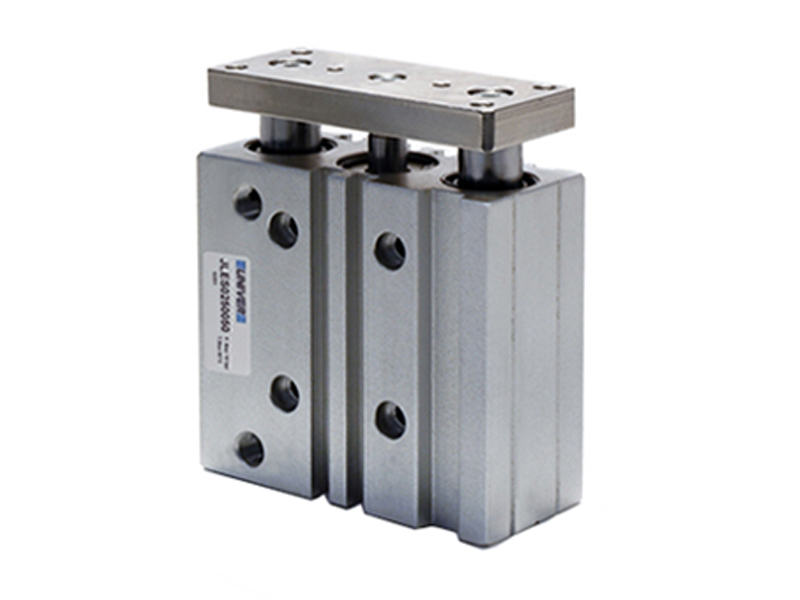

Cilindro compatto guidato JLEV guida a ricircolo di sfere, alesaggio Ø63 - corsa 100mm

Cilindro compatto guidato JLEV guida a ricircolo di sfere, alesaggio Ø63 - corsa 100mm
-30%
Univer
Listino891,53€
Risparmio- 30%
Prezzo624,07€

761,37€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA
  • Modello: JLEV0630100
  • Prodotto da: Univer
  • Peso spedizione: 1kg.
  • Categoria: Cilindri, Valvole e Pistoni

Cilindro compatto guidato Univer JLE con guida su boccole a ricircolo di sfere, ideale per applicazioni con elevata precisione e velocità uniforme. Alesaggio Ø63 e corsa 100 mm.

Ingombro ridotto

Guida su boccole a ricircolo di sfere

Alesaggio Ø63 - Corsa 100 mm

Ottimo sistema di antirotazione

Guarnizioni in poliuretano ad alta resistenza

3 possibilità di fissaggio

Funziona con aria filtrata, con o senza lubrificazione

Misure sono intercambiabili e compatibili con i cilindri MGP di SMC

I cilindri a guida pneumatica sono dispositivi meccanici utilizzati per spostare oggetti pesanti fissati lateralmente alle apparecchiature di fabbrica.

I cuscinetti a sfera aiutano ad assorbire le forze laterali quando gli oggetti pesanti vengono spostati lateralmente.

I cilindri compatto guidato JLEV di Univer sono studiati per applicazioni nelle quali viene richiesto un ridotto ingombro e qualora debba essere garantita l'antirotazione. In questa versione con guida su boccole a ricircolo di sfere risulta ideale per applicazioni con elevata precisione e velocità uniforme.

Utilizzabile con pressione massima di 10 bar e con aria filtrata, con o senza lubrificazione. Oltre alla qualità costruttiva, un'ampia importanza è stata data alla flessibilità di fissaggio.

Sono state implementate 3 possibilità di fissaggio: fori passanti dall'alto, fori filettati dal basso e posteriori.

Le misure di questo cilindro sono intercambiabili e compatibili con i cilindri MGP di SMC.

Schema di fissaggio

dall'alto

Schema tecnico fissaggio cilindro JLE Univer

dal basso

Schema tecnico fissaggio cilindro JLE Univer

Posteriore

Schema tecnico fissaggio cilindro JLE Univer

Cave a T

Schema tecnico fissaggio cilindro JLE Univer

Dati Tecnici

Temperatura ambiente -20 ÷ +80 °C
Fluido Aria filtrata, con o senza lubrificazione
Pressione massima 10 bar
Alesaggi 63 mm
Corsa 100 mm
Caratteristiche costruttive
Corpo Alluminio
Aste Acciaio C40 temprato
Pistone Alluminio
Stelo Acciaio C40 cromato
Boccola guida steli Boccola a ricircolo di sfere
Guarnizioni pistone Poliuretano
Flangia Acciaio
Paracolpi Poliuretano
Magnete Standard di serie

Forze teoriche (N) sviluppate alla pressione di esercizio (bar)

Ø Cilindro Superficie utile (mm2) Pressione di esercizio (bar)
Spinta Trazione Spinta Trazione
2 4 6 8 10 2 4 6 8 10
63 mm 3117 2803 623 1247 1870 2494 3117 561 1121 1682 2242 2803
