Ancorante a espansione antisismico FAZ II H acciaio inox A4 (20pz)

Ancorante a espansione antisismico FAZ II H acciaio inox A4 (20pz)
-30%
Fischer
Listino130,00€
Risparmio- 30%
Prezzo91,05€

111,08€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 4048962305456
  • Modello: 543396
  • Prodotto da: Fischer
  • Peso spedizione: 1.6kg.
  • Categoria: Ancoranti metallici

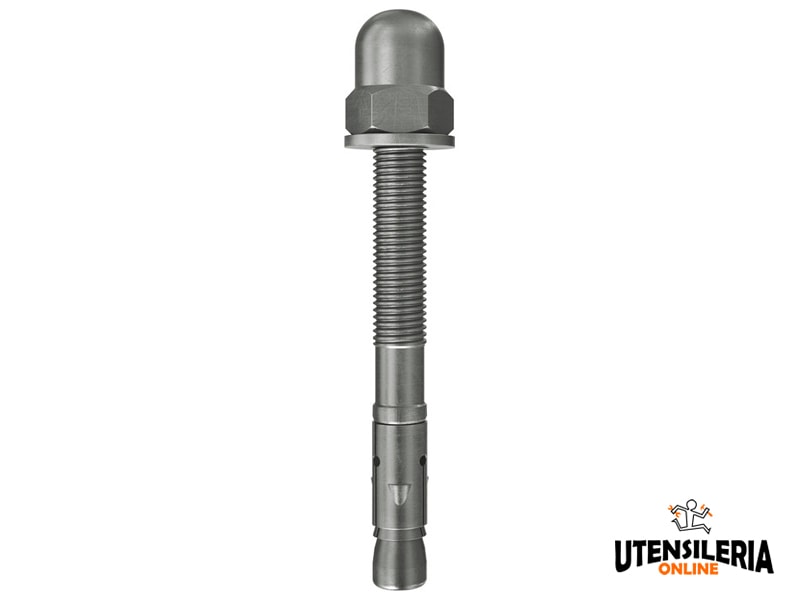

Ancorante ad espansione in acciaio inossidabile A4 FAZ II H A4 con dado cieco e fascetta espandente per calcestruzzo fessurato, non fessurato e applicazioni sismiche.

La collaudata fascetta di espansione permette le più elevate capacità di carico. In questo modo sono necessari un minor numero di punti di fissaggio e piastre di ancoraggio più piccole.

Il tassello è realizzato in acciaio inox A4, materiale che gli conferisce un elevata resistenza alla corrosione per garantire un fissaggio di lunga durata.

L'elevata capacità di carico è data dalla combinazione dell'innovativa fascetta di espansione insieme alla particolare forma del cono di espansione. Questi due elementi assicurano un carico uniforme ad elevatisse prestazioni anche a distanze ridotte dai bordi e fra i tasselli.

L'ancorante FAZ II H A4 possiede due profondità di ancoraggio. La profondità di ancoraggio ridotta comporta una profondità di foratura minore che si traduce in tempi di installazione più rapidi.

FAZ II H A4 di Fischer è il primo ancorante in metallo ad espansione ad aver ottenuto la Certificazione Europea anche nella versione M6 in acciaio inox A4. Queste certificazioni coprono anche l'utilizzo in zone sismiche o l'utilizzo di punte cave.

CAMPI DI UTILIZZO

  • Costruzioni in acciaio
  • Balaustre
  • Consolle
  • Scale
  • Passerelle portacavi
  • Macchinari
  • Gradini
  • Cancelli
  • Facciate
  • Costruzioni in legno

Ancoraggio su:

  • Calcestruzzo da C20/25 a C50/60 fessurato
  • Calcestruzzo da C20/25 a C50/60 non fessurato

Idoneo anche per

  • Calcestruzzo C12/15 e C80/95
  • Pietra naturale con struttura compatta

CERTIFICAZIONI:

certificazione ETA

Rapporto di resistenza al fuoco. Benestare Tecnico Europeo ETA-05/0069 ETAG 001-2 Opz. 1 - Per calcestruzzo fessurato e Categoria di Prestazione Sismica C1 e C2 Resistenza al fuoco secondo EOTA TR 020

certificazione R120

Rapporto di resistenza al fuoco. Classificazione di resistenza al fuoco R120

Dati Tecnici

Prodotto Codice Diametro foro
d0
Prof. foro min per installazione passante
h2
Lunghezza ancorante
l
Spessore fissabile max
tfix
Filettatura
Ø x lunghezza
Chiave di serraggio
SW
Certificazione ETA
Certificazione sismica
Confezione
FAZ II 10/10 H A4 543396 10 mm 87 mm 95 mm 10/30 mm M10 x 53 17 mm Si C1/C2 20 pezzi
FAZ II 10/20 H A4 543397 10 mm 97 mm 105 mm 20/40 mm M10 x 63 17 mm Si C1/C2 20 pezzi
FAZ II 12/10 H A4 543398 12 mm 99 mm 109 mm 10/30 mm M12 x 61 19 mm Si C1/C2 20 pezzi
FAZ II 12/20 H A4 543399 12 mm 109 mm 119 mm 20/40 mm M12 x 71 19 mm Si C1/C2 20 pezzi

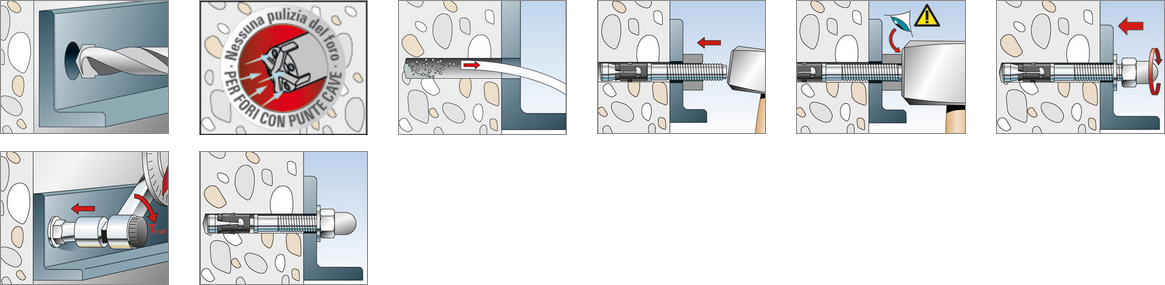

COME UTILIZZARE IL PRODOTTO

L'inserimento del corpo nel foro, si esegue come di consueto con un martello, accertandosi di lasciare una precisa sporgenza del filetto.

Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.

L'ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.

In caso di installazione in serie si raccomanda l'utilizzo del percussore FABS.

Per applicazioni in categoria di prestazione sismica C2 riempire lo spazio anulare tra il gambo del tassello e il foro dell'oggetto da fissare con resina FIS V, FIS EM, FIS HB o FIS SB.

utilizzo ancorante metallico FAZ II H Fischer
