Tassello ancorante a espansione Fischer FAZ II K antisismico (20pz)

Tassello ancorante a espansione Fischer FAZ II K antisismico (20pz)
-25%
Tassello ancorante a espansione Fischer FAZ II K antisismico (20pz)
Tassello ancorante a espansione Fischer FAZ II K antisismico (20pz)
Tassello ancorante a espansione Fischer FAZ II K antisismico (20pz)
Fischer
Listino40,60€
Risparmio- 25%
Prezzo30,45€

37,15€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 4048962177671
  • Modello: 522118
  • Prodotto da: Fischer
  • Peso spedizione: 1.8kg.
  • Categoria: Ancoranti metallici

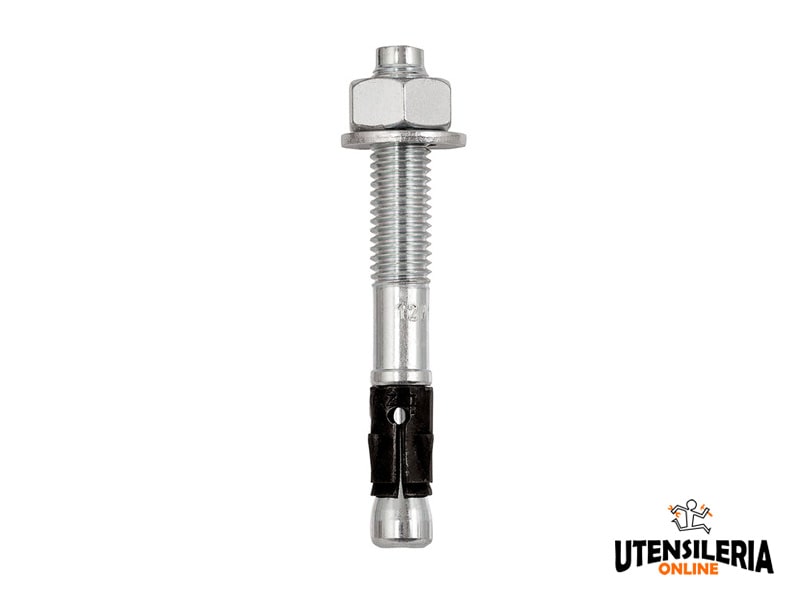

Ancorante a espansione Fischer FAZ II K per calcestruzzo fessurato e applicazioni antisismiche C1/C2. Disponibile in acciaio zincato e acciaio inossidabile.

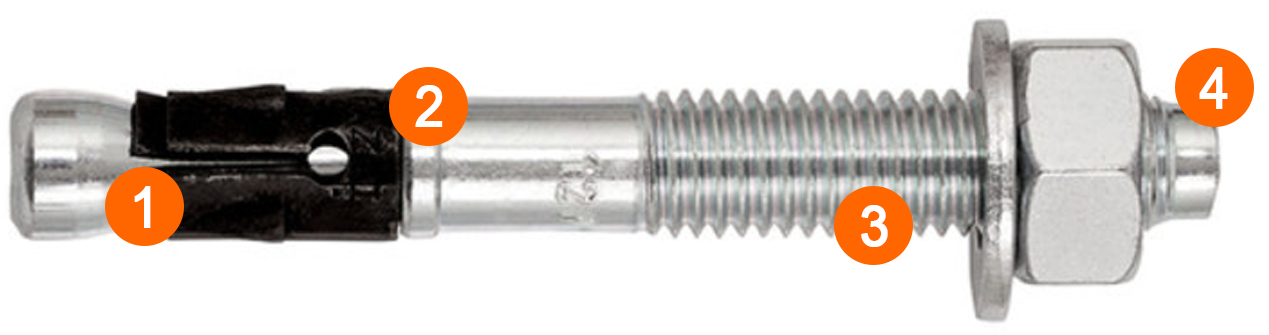

Dettaglio ancorante Fischer FAZ II K

1. L'innovativa fascetta di espansione insieme alla particolare forma del cono di espansione aumenta notevolmente la capacità di carico e riduce le distanze minime fra ancoranti e nelle zone vicine ai bordi. Per carichi massimi in ogni condizione.

2. La particolare sporgenza del dente di trattenuta blocca la fascetta di espansione nella posizione ottimale in ogni condizione per garantire sempre la sicurezza di installazione.

3. Il bullone più corto ha una ridotta profondità di ancoraggio e rappresenta una scelta economicamente vantaggiosa per numerose applicazioni come il fissaggio di canaline elettriche e sottostrutture per facciate.

4. Il perno sporgente protegge dai danni la filettatura durante l'installazione.

  • Massima sicurezza e migliori prestazioni garantite dalle certificazioni internazionali.
  • Ridotte distanze dai bordi e fra gli ancoranti grazie alla geometria del bullone.
  • Installazione semplice e veloce: pochi colpi di martello e ridotti giri di avvitamento.
  • Doppia profondità di inserimento certificata: hef standard per carichi massimi, hef ridotta per risparmiare sui tempi di foratura ed installazione.
  • Versione corta (K) per installazione su supporti di ridotto spessore.
  • Ancoraggio sismico: certificato secondo la normativa europea (categoria di prestazione sismica C1) e secondo normativa americana (zone di progettazione sismica A/F).
  • Certificato agli urti.

Per il fissaggio di

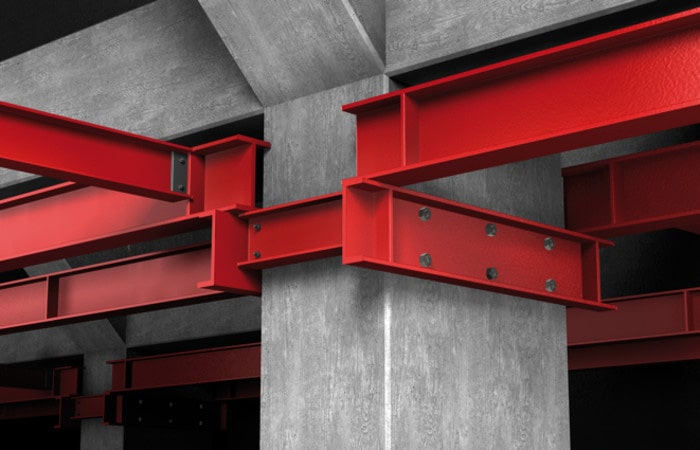

  • Costruzioni in acciaio
  • Balaustre
  • Consolle
  • Scale
  • Passerelle portacavi
  • Macchinari
  • Gradini
  • Cancelli
  • Scale

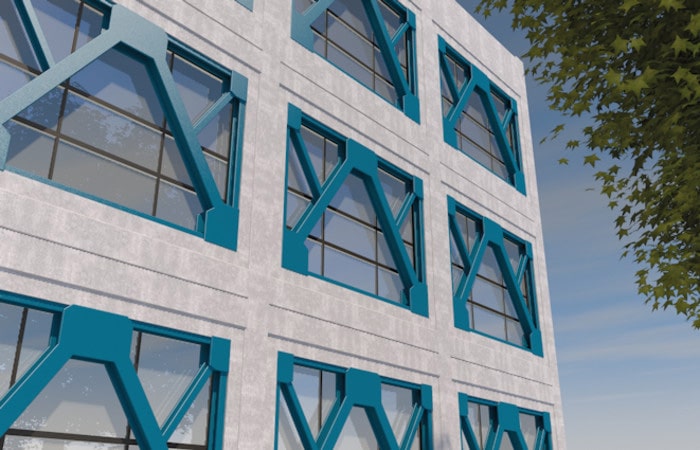

  • Facciate
  • Costruzioni in legno

Approvato per:

  • Calcestruzzo da C20/25 a C50/60, fessurato
  • Calcestruzzo da C20/25 a C50/60, non fessurato

Idoneo anche per:

  • Calcestruzzo C12/15 e C80/95
  • Pietra naturale con struttura compatta

Certificazioni

certificazione ETA

ETA - Valutazione Tecnica Europea. Valutazione Tecnica Europea ETA-05/0069 ETAG 001 Opz. 1 - Per calcestruzzo fessurato

resistenza al fuoco R120

Rapporto di resistenza al fuoco. Classificazione di resistenza al fuoco R120

Disponibile in diverse misure:

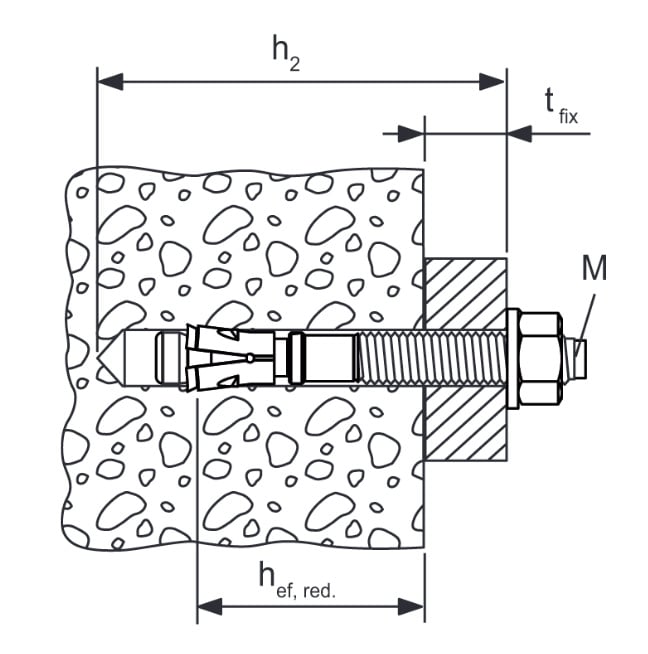

Codice Certificazione Diametro foro - do Profondità min foro installazione passante - h2 Lunghezza ancorante - l Profondità ancoraggio - hef,stand Spessore fissabile - t fix Filettatura - Ø x lunghezza Chiave di serraggio SW Confezione
FAZ II 8/5 K GVZ 538989 - 8 mm 45 mm 60 mm 35 mm 5 mm M8 x 23 mm 13 mm 50 pz
FAZ II 10/10 K GVZ 522108 C1 / C2 10 mm 65 mm 75 mm 40 mm 10 mm M10 x 33 mm 17 mm 50 pz
FAZ II 10/10 K A4 522116 C1 / C2 10 mm 65 mm 75 mm 40 mm 10 mm M10 x 33 mm 17 mm 50 pz
FAZ II 10/20 K GVZ 522110 C1 / C2 10 mm 75 mm 85 mm 40 mm 20 mm M10 x 43 mm 17 mm 25 pz
FAZ II 10/20 K A4 522117 C1 / C2 10 mm 75 mm 85 mm 40 mm 20 mm M10 x 43 mm 17 mm 25 pz
FAZ II 12/10 K GVZ 522118 C1 / C2 12 mm 80 mm 90 mm 50 mm 10 mm M12 x 41 mm 19 mm 20 pz
FAZ II 12/10 K A4 522122 C1 / C2 12 mm 80 mm 90 mm 50 mm 10 mm M12 x 41 mm 19 mm 20 pz
FAZ II 12/20 K GVZ 522119 C1 / C2 12 mm 90 mm 100 mm 50 mm 20 mm M12 x 51 mm 19 mm 20 pz
FAZ II 12/20 K A4 522123 C1 / C2 12 mm 90 mm 100 mm 50 mm 20 mm M12 x 51 mm 19 mm 20 pz

COME UTILIZZARE IL PRODOTTO

Idoneo per installazione passante e non passante ed è anche per installazione distanziata grazie alla lunga filettatura.

Nel caso di FAZ II H l'inserimento del corpo nel foro, si esegue come di consueto con un martello, accertandosi di lasciare una precisa sporgenza del filetto.

Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.

L'ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.

In caso di installazione in serie si raccomanda l'utilizzo del percussore FABS.

Per applicazioni in categoria di prestazione sismica C2 riempire lo spazio anulare tra il gambo del tassello e il foro dell'oggetto da fissare con resina FIS V, FIS EM, FIS HB o FIS SB.
