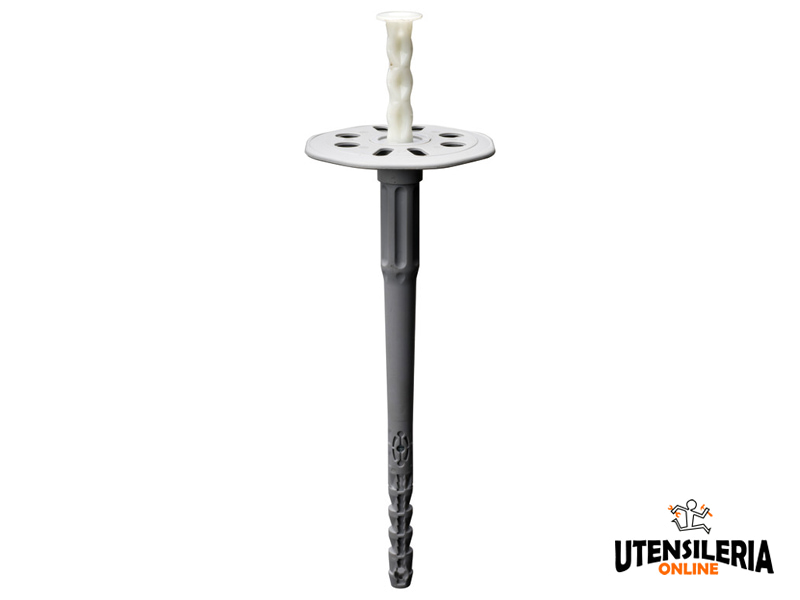

Ancorante ad avvitamento Fischer FIF CS per isolamento esterno (100pz)

Ancorante ad avvitamento Fischer FIF CS per isolamento esterno (100pz)
-25%
Ancorante ad avvitamento Fischer FIF CS per isolamento esterno (100pz)
Ancorante ad avvitamento Fischer FIF CS per isolamento esterno (100pz)
Ancorante ad avvitamento Fischer FIF CS per isolamento esterno (100pz)
Fischer
Listino60,95€
Risparmio- 25%
Prezzo45,71€

55,77€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 4048962231175
  • Modello: 534157
  • Prodotto da: Fischer
  • Peso spedizione: 2.3kg.
  • Categoria: Fissaggi cappotto e cartongesso

Ancoraggio ad avvitamento ad alte prestazioni per sistemi compositi di isolamento termico esterno (ETICS). Per spessori di materiali di isolamento fino a 340 mm.

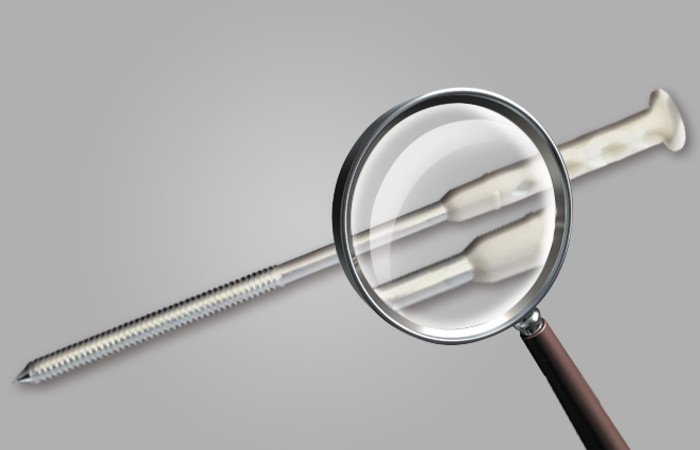

I fissaggi ad avvitamento FIF CS di Fischer sono dotati di vite composita per minimizzare il ponte termico. In questo modo non compaiono tracce dei fissaggi sulla facciata. Il tempo di installazione è ridotto al minimo grazie alla profondità di ancoraggio di soli 35 mm che riduce i tempi di foratura.

Il disco aderisce perfettamente all'isolante grazie al suo spessore di solo 2,5 mm permettendo l'applicazione di strati di rasatura sottili. In caso si utilizzino materiali isolanti soffici è possibile combinare il fissaggio con i dischi di ritegno DT 90, DT 110 e DT 140 per aumentare l'area di pressione.

CAMPI DI UTILIZZO

Idoneo per:

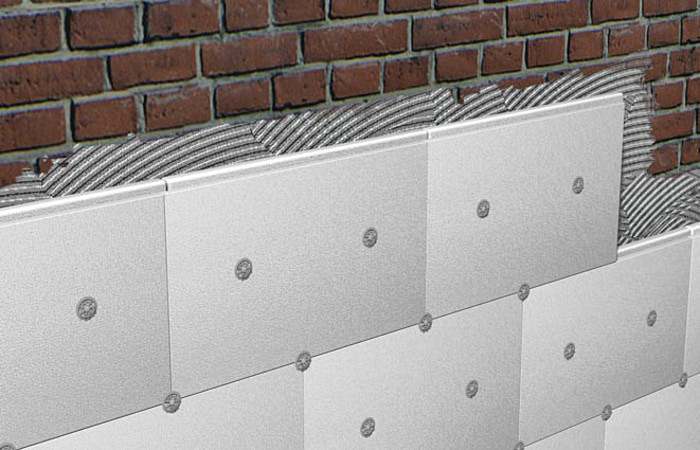

  • Fissaggio di pannelli isolanti termici esterni (ETICS) su calcestruzzo e muratura.
  • Installazione a filo superficie in materiali isolanti

Ancoraggio su:

  • A: Calcestruzzo
  • B: Mattone pieno in laterizio
  • C: Mattone semipieno in laterizio perforato verticalmente
  • D: Blocco cavo in calcestruzzo alleggerito
  • E: Calcestruzzo aerato autoclavante (calcestruzzo cellulare)

CERTIFICAZIONI:

certificazione ETA

ETA - Benestare e valutazione tecnica europea. Valutazione Tecnica Europea ETA-18/0253 – Documento di Valutazione Europea EAD 330196-01-0604 a“ Categoria d'€™uso A, B, C, D, E.

Disponibili online in diverse misure:

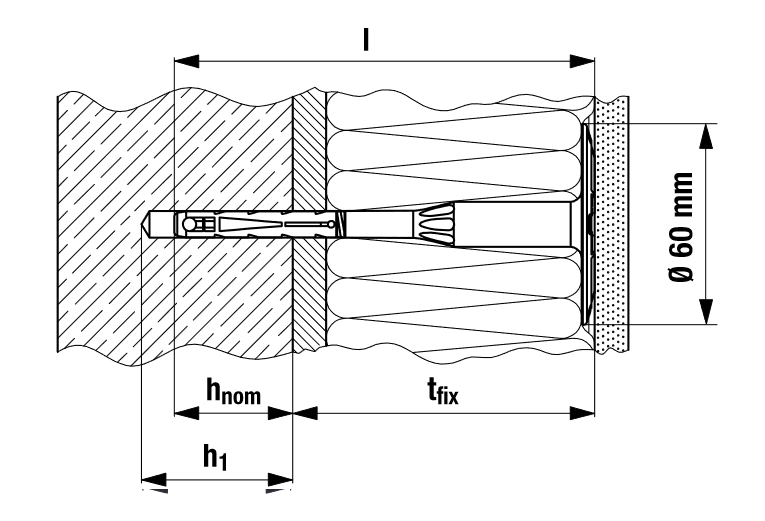

Prodotto Codice Diametro foro
d0		 Profondità foro min
h1		 Profondità di ancoraggio
hnom		 Lunghezza ancorante
l		 Lunghezza utile max
tfix		 Diametro disco
 Impronta
 Confezione
FIF-CS 8/60 534157 8 mm 45 mm 35 mm 108 mm 60/70 mm 60 mm T30 100 pezzi
FIF-CS 8/80 534158 8 mm 45 mm 35 mm 128 mm 90 mm 60 mm T30 100 pezzi
FIF-CS 8/100 534159 8 mm 45 mm 35 mm 148 mm 110 mm 60 mm T30 100 pezzi
FIF-CS 8/120 534160 8 mm 45 mm 35 mm 168 mm 130 mm 60 mm T30 100 pezzi
FIF-CS 8/140 534161 8 mm 45 mm 35 mm 188 mm 150 mm 60 mm T30 100 pezzi
FIF-CS 8/160 534162 8 mm 45 mm 35 mm 208 mm 170 mm 60 mm T30 100 pezzi
FIF-CS 8/180 534163 8 mm 45 mm 35 mm 228 mm 190 mm 60 mm T30 100 pezzi
FIF-CS 8/200* 534164 8 mm 45 mm 35 mm 248 mm 210 mm 60 mm T25 100 pezzi
FIF-CS 8/220* 534165 8 mm 45 mm 35 mm 268 mm 230 mm 60 mm T25 100 pezzi
FIF-CS 8/240* 534166 8 mm 45 mm 35 mm 288 mm 250 mm 60 mm T25 100 pezzi
FIF-CS 8/260* 534167 8 mm 45 mm 35 mm 308 mm 270 mm 60 mm T25 100 pezzi
FIF-CS 8/280* 534168 8 mm 45 mm 35 mm 328 mm 290 mm 60 mm T25 100 pezzi
FIF-CS 8/300* 534169 8 mm 45 mm 35 mm 348 mm 310 mm 60 mm T25 100 pezzi
FIF-CS 8/320* 534170 8 mm 45 mm 35 mm 368 mm 330 mm 60 mm T25 100 pezzi
FIF-CS 8/340* 534171 8 mm 45 mm 35 mm 388 mm 350 mm 60 mm T25 100 pezzi

* Per l'installazione è necessario l' utensile di montaggio CS (attacco esagonale - Art. n° 532618), oppure Utensile di montaggio CS (attacco SDS - Art. n° 532619), e Bit T25 CS 178,5 mm (Art. n° 533763)

Carichi

Carichi ammissibili per un ancorante singolo per il fissaggio di sistemi compositi di isolamento termico esterno (ETICS)

Blocco pieno in calcestruzzo alleggerito
Materiale di supporto Densità materiale di supporto min
ρ		 Resistenza mattone a compressione min
fb		 Metodo di foratura
 Carichi ammissibili secondo volutazione ETA
Calcestruzzo - C12/15 Rotopercussione 0,40 kN
Calcestruzzo - C16/20 Rotopercussione 0,50 kN
Calcestruzzo - C50/60 Rotopercussione 0,50 kN
Mattone pieno in laterizio 1,8 kg/dm³ 20 N/mn2 Rotopercussione 0,50 kN
Mattone pieno in silicato di calcio 1,8 kg/dm³ 12 N/mn2 Rotopercussione 0,30 kN
1,4 kg/dm³ 8 N/mn2 Rotopercussione 0,17 kN
Blocco pieno in calcestruzzo 2,0 kg/dm³ 12 N/mn2 Rotopercussione 0,25 kN
Mattone semipieno in laterizio 1,0 kg/dm³ 12 N/mn2 Rotazione 0,20 kN
Mattone semipieno in silicato di calcio 1,4 kg/dm³ 12 N/mn2 Rotopercussione 0,17 kN
Blocco cavo in calcestruzzo alleggerito 0,9 kg/dm³ 4 N/mn2 Rotopercussione 0,17 kN
Blocco cavo in calcestruzzo normale 1,2 kg/dm³ 4 N/mn2 Rotopercussione 0,17 kN

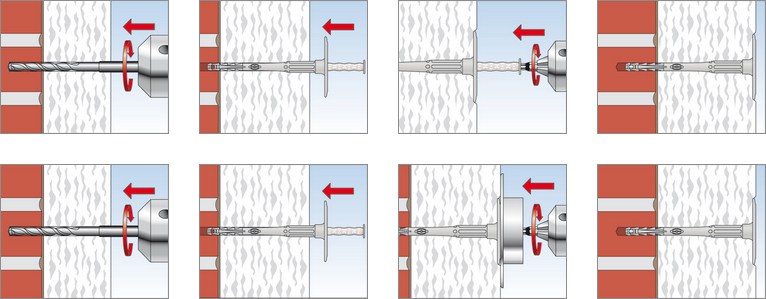

COME UTILIZZARE IL PRODOTTO

Il fissaggio è idoneo per installazione passante.

Installazione standard: avvitare la vite composita utilizzando un avvitatore.

Installazione a filo superficie: avvitare la vite composita montando su un avvitatore standard l'utensile di montaggio CS e i Bit CS.

Strati non portanti come l'adesivo o l'intonaco esistente sono inclusi nella lunghezza utile massima.

Per foratura in muratura forata si consiglia l'utilizzo della punta SDS Plus 8/100/400 dotata di placchetta al carburo affilata e attacco SDS Plus a geometria ottimizzata per la riduzione dell'impatto in caso di foratura a rotopercussione.

funzionamento fissaggio fischer FIF CS
