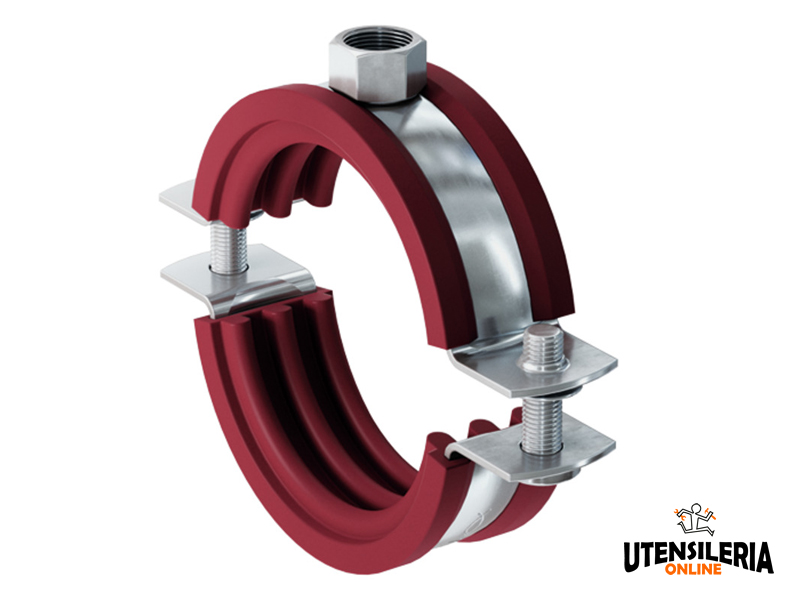

Collare per tubazioni Fischer FRSH resistente alle alte temperature (8pz)

Collare per tubazioni Fischer FRSH resistente alle alte temperature (8pz)
-25%
Collare per tubazioni Fischer FRSH resistente alle alte temperature (8pz)
Fischer
Listino124,72€
Risparmio- 25%
Prezzo93,54€

114,12€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 4006209915073
  • Modello: 91507
  • Prodotto da: Fischer
  • Peso spedizione: 3kg.
  • Categoria: Sistemi SaMontec

Collare per tubi a doppia vite Fischer FRSH con guarnizione per l'isolamento acustico con resistenza alle alte temperature. Adatto per tubazioni con diametro fino a 5".

Sistema di chiusura a doppia vite

Dado con filettatura M8 o M10

Range di serraggio da 3/8" a 5"

Guarnizione per l'isolamento acustico

Temperature di esercizio fino a +220 °C

Installazione con barre filettate o viti doppio filetto

Il collare per tubazioni FRSH fa parte del sistema SaMontec Seismic per lo staffaggio di tubazioni con carichi medio/pesanti. Possibilità di staffaggio antisismico anche su impianti esistenti senza smontare l'impianto.

Il FRSH è dotata di una speciale guarnizione in silicone che, oltre a garantire l'isolamento acustico, ne consente l'utilizzo su tubazioni ad alte temperature con una temperatura di esercizio fino a +220 °C.

Il dado di collegamento è dotato di filettatura M8 o M10 a seconda delle dimensioni del collare e consente il fissaggio delle tubazioni sia con barre filettate sia con viti a doppio filetto STS.

Materiale: Acciaio DD11

Zincatura: 5 - 9 μm

Vite di bloccaggio: Testa piatta con croce

Isolamento acustico: DIN 4109

Range di temperatura: -400°C ÷ +220°C

Durezza: 60 ± 5° Shore A

Comportamento a fuoco: DIN 4102 Classe B2

Disponibile in diverse misure:

Codice Filettatura - A Dimensione nominale Range di serraggio - D Larghezza - B Altezza - H Larghezza x spessore - bxs Altezza - Z Vite di bloccaggio Carico statico max Confezione
FRSH 15-19 063490 M8 3/8" 15-19 mm 62 mm 41 mm 20 x 1,25 mm 24 mm M5 1.00 kN 100 pz
FRSH 20-24 063492 M8 1/2" 20-24 mm 68 mm 46 mm 20 x 1,25 mm 26 mm M5 1.00 kN 100 pz
FRSH 25-30 063494 M8 3/4" 25-30 mm 75 mm 52 mm 20 x 1,25 mm 29 mm M5 1.00 kN 100 pz
FRSH 32-37 063495 M8 1" 32-37 mm 80 mm 59 mm 20 x 1,25 mm 33 mm M5 1.00 kN 100 pz
FRSH 40-45 063498 M8 1 1/4" 40-45 mm 90 mm 67 mm 20 x 1,25 mm 37 mm M5 1.00 kN 50 pz
FRSH 48-53 063499 M8 1 1/2" 48-53 mm 97 mm 75 mm 20 x 1,25 mm 41 mm M5 1.00 kN 50 pz
FRSH 54-59 063500 M8 - 54-59 mm 104 mm 81 mm 20 x 1,25 mm 44 mm M5 1.00 kN 50 pz
FRSH 60-64 063502 M8 2" 60-64 mm 110 mm 86 mm 20 x 1,25 mm 46 mm M5 1.00 kN 50 pz
FRSH 68-73 063504 M10 - 68-73 mm 122 mm 95 mm 25 x 1,5 mm 51 mm M6 1.30 kN 25 pz
FRSH 72-78 063505 M10 2 1/2" 72-78 mm 130 mm 100 mm 25 x 1,5 mm 55 mm M6 1.30 kN 25 pz
FRSH 80-86 063511 M10 - 80-86 mm 130 mm 108 mm 25 x 1,5 mm 58 mm M6 1.30 kN 25 pz
FRSH 87-92 063513 M10 3" 87-92 mm 141 mm 114 mm 25 x 1,5 mm 61 mm M6 1.30 kN 25 pz
FRSH 95-103 063518 M10 - 95-103 mm 156 mm 125 mm 25 x 1,5 mm 67 mm M6 2.00 kN 25 pz
FRSH 102-116 063520 M10 4" 102-116 mm 172 mm 140 mm 25 x 2,0 mm 74 mm M6 2.00 kN 20 pz
FRSH 133-141 063537 M8/M10 5" 133-141 mm 198 mm 174 mm 25 x 2,5 mm 95 mm M8 2.00 kN 10 pz
FRSH 159-168 091507 M8/M10 - 159-168 mm 226 mm 201 mm 25 x 2,5 mm 109 mm M8 2.00 kN 8 pz

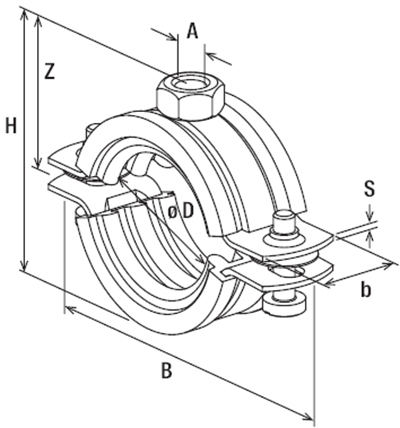

Schema tecnico collare FRSH Fischer

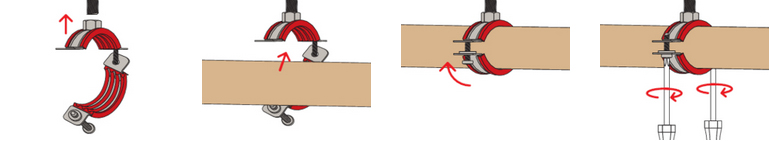

COME UTILIZZARE IL PRODOTTO

illustrazione istruzioni collare FRSH Fischer
