Simpson Strong‑Tie
Listino215,55€
Risparmio- 50%
Prezzo107,78€

131,49€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8011546405114
  • Modello: SHD440SKT
  • Prodotto da: Simpson Strong‑Tie
  • Peso spedizione: 3.3kg.
  • Categoria: Fissaggi per Legno

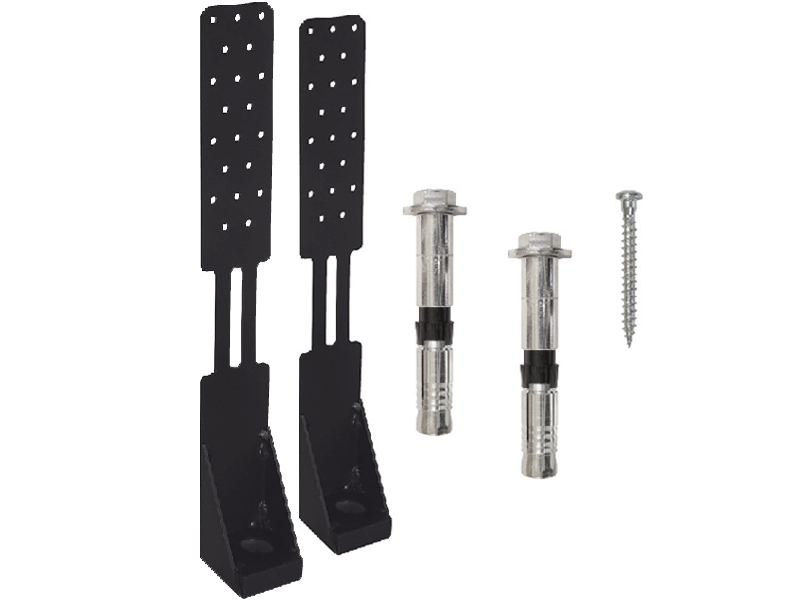

Kit Simpson Strong-Tie composto da 2 angolari Hold Down antisismici, 2 ancoranti pesanti ATS-evo e 40 viti per ancoraggio staffe VAS. Tutto il necessario per il collegamento delle pareti degli edifici in legno X-Lam alle fondazioni in calcestruzzo tramite l'innovativo sistema di fissaggio a deformazione controllata per aree sismiche.

In dotazione compreso nel kit


dotazione Simpson Strong-Tie piastre SHD 440mm

2 x Angolare Hold Down antisismico SHD, 440mm

cod.SHD440


dotazione Simpson Strong-Tie ancorante ATS-evo

2 x Ancorante pesante ATS-evo S, Ø24x140/25-M16

cod. 79302B24140


dotazione Simpson Strong-Tie viti VAS

40 x Vite per ancoraggio staffe VAS, 5x40mm

cod. 07107B50040

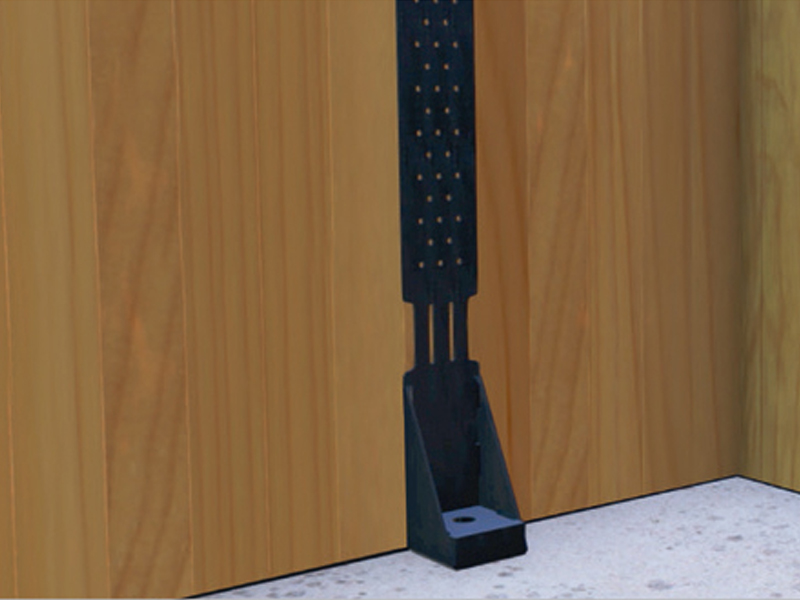

Connettore a deformazione controllata SHD 440 per edifici in legno in area sismica

Fino ad oggi, quando si parlava di sistemi di Hold Down per edifici in legno in zone sismiche, tutti i principali prodotti si sono concentrati sul dimensionamento di quest'ultimo. Lasciando il compito di dissipazione dell'energia generata durante il sisma agli elementi di ancoraggio.

Per questo Simpson-Strong-Tie ha sviluppato SHD, un innovativo sistema di fissaggio caratterizzato da una sezione a deformazione plastica controllata in grado di allungarsi fino al 30% prima di rompersi permettendogli di assorbire l'energia.

Questa soluzione riduce lo stress a cui sono sottoposti gli ancoranti a parete e calcestruzzo che vanno a comporre il sistema di fissaggio. In caso di sisma e di rottura questi possono essere facilmente sostituiti.

Dati Tecnici

Altezza - A 440 mm
Profondità base - B 60 mm
Larghezza base - C 60 mm
Spessore flangia - t 2,5 mm
N° foro base 1
Diametro foro base 26 mm
N° foro flangia 20
Diametro foro flangia 5.1 mm
Schema tecnico connettore SHD Simpson Strong-Tie

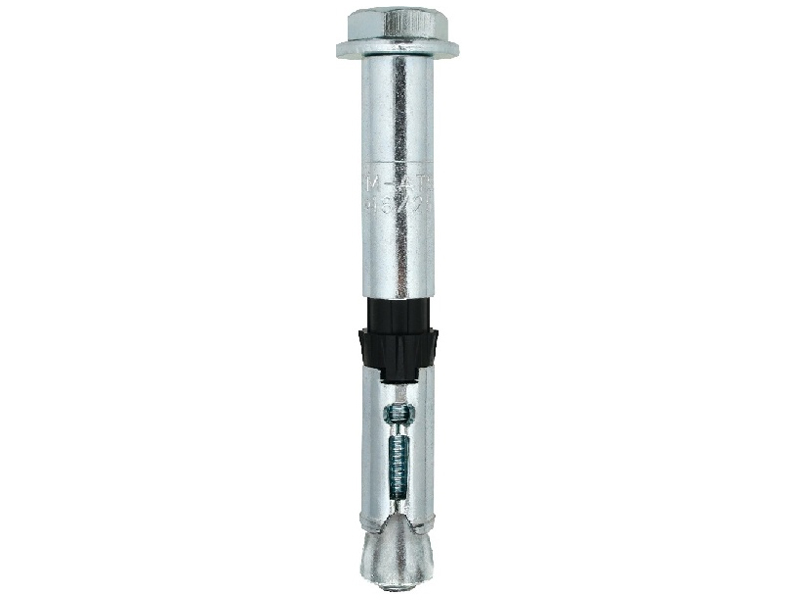

Ancorante pesante di sicurezza ATS-evo S con certificazione sismica

L'ancorante pesante ATS-evo S di Simpson Strong-Tie è il primo della sua categoria ad ottenere la certificazione sismica C1 - C2. Questo risulta essere uno dei prodotti più apprezzati dai progettisti e dagli installatori professionisti, grazie all’ampio range di gamma e alle ridotte distanze da bordi ed interassi.

L'accoppiamento tra con e corpo del tassello garantisce un'espansione ottimale in ogni condizione di utilizzo e, grazie ai 3 settori espandenti ricavati da un corpo unico, questa risulta anche essere estremamente omogenea.

Il corpo del tassello presenta una boccola di compensazione in nylon che assicura un'aderenza totale ed impedisce la rotazione.

Il tassello ATS-evo S è certificato per prestazione sismica C1 e C2 e di resistenza al fuoco R120.

Dati Tecnici

Diametro tassello 16 mm
Lunghezza tassello 140 mm
Vite M16
Chiave 24 mm
Spessore fissabile 25 mm

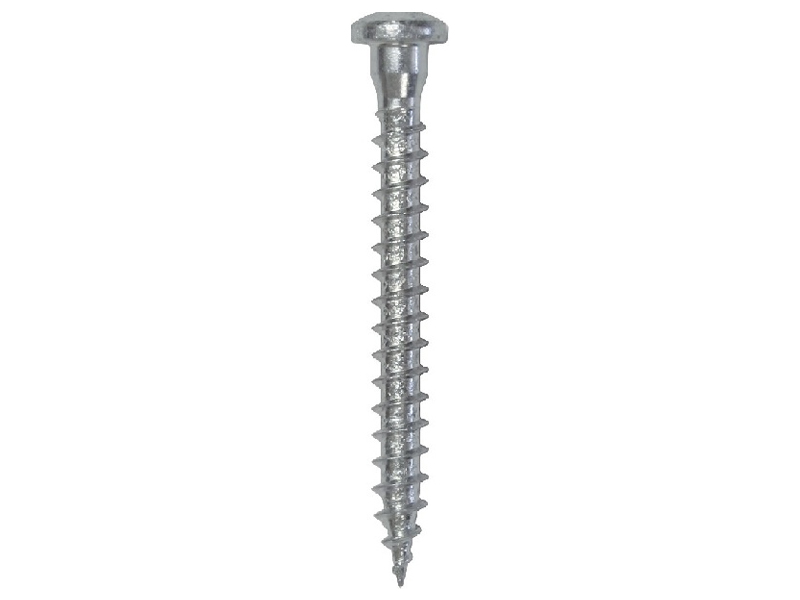

Vite per ancoraggio staffe VAS

Le viti VAS di Simpson Strong-Tie sono state sviluppate appositamente per l'ancoraggio di staffe a supporti in legno. Queste sono caratterizzate da una testa tonda con collarino sottotesta che ne aumenta sensibilmente la resistenza.

L'impronta Torx T20 extra profonda, oltre ad aumentare il trasferimento della coppia, riduce lo sforzo di avvitamento. Questo, in combinazione con la fresa in punta, garantisce una coppia di avvitamento ridotta e di conseguenza una maggiore durata della batteria.

Le viti VAS sono realizzate in acciaio al carbonio e sottoposte a zincatura bianca. Processo che conferisce alle viti una maggiore protezione contro l'ossidazione oltre che migliorarne l'aspetto estetico.

Dati Tecnici

Diametro vite - d 5 mm
Lunghezza vite - l 40 mm
Lunghezza filetto - lg 35 mm
Diametro gambo - d1 3,4 mm
Altezza testa - th 8 mm
Impronta - w Torx T20
Materiale Acciaio
Finitura Zincata bianca
Schema tecnico vite VAS Simpson Strong-Tie

Simpson Strong-Tie, prodotti garantiti per le tue costruzioni in legno

Scegli i connettori e i fissaggi Simpson Strong-Tie per dare solidità e resistenza alle tue costruzioni in legno. Dalle case alle strutture commerciali, una gamma completa di prodotti affidabili e innovativi per qualsiasi esigenza.

Da oltre 50 anni l’azienda si impegna a garantire: qualità superiore e durata nel tempo; facilità di installazione con soluzioni semplici e veloci da montare che riducono i tempi e costi di lavoro; massima sicurezza strutturale.

Simpson Strong-Tie: la forza invisibile che rende sicuro il tuo progetto.
