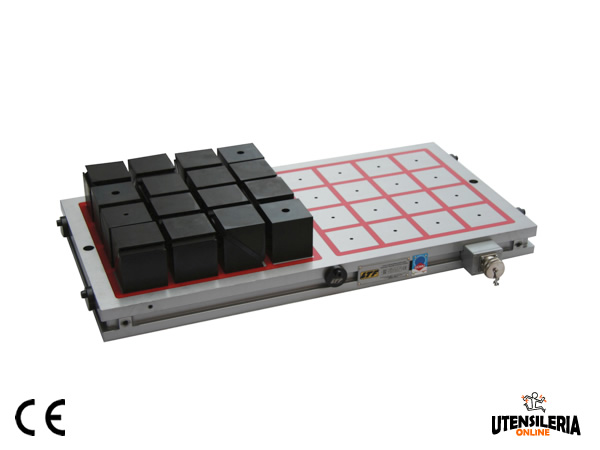

Piano magnetico elettropermanente per fresatura poli 75mm

Piano magnetico elettropermanente per fresatura poli 75mm
-5%
LTF
Listino4.695,39€
Risparmio- 5%
Prezzo4.460,62€

5.441,96€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 8032819362293
  • Modello: 188.01H
  • Prodotto da: LTF
  • Peso spedizione: 10kg.
  • Categoria: Accessori per Fresatura

I sistemi di ancoraggio magnetico ULTRA QUAD garantiscono flessibilità e rapidità di piazzamento del pezzo nelle lavorazioni con centri di lavoro. Grazie alla caratteristica polare formata da poli quadri si ottiene un ancoraggio magnetico uniforme.
Le elevate forze di ancoraggio sviluppate permettono la lavorazione di svariati particolari che vanno dagli stampi ai pezzi più impegnativi come i forgiati.
La necessità di ridurre sempre più i tempi di lavorazione e quelli di fermo macchina rendono l'uso dei nostri piani magnetici vincenti ed unici nel loro genere.

Vantaggi

Tra i molteplici vantaggi che l'uso di UQ offre, vi è la possibilità di lavorare cinque facce libere in un solo piazzamento.
Infatti mediante l'uso delle espansioni polari fisse è possibile lavorare sollevati dal piano magnetico, eseguendo spianatura, contornatura e forature passanti senza impedimenti di staffe. (A)

Esempio utilizzo magneti A

Un altro grande vantaggio è dato dalle espansioni polari mobili (B) che, grazie alla loro caratteristica, trovano applicazione nei casi di pezzi grezzi o con superfici irregolari garantendo i seguenti vantaggi:

  • Si adattano al profilo del pezzo da lavorare; il loro utilizzo crea infatti un letto flessibile che segue il profilo del pezzo in lavorazione
  • Spessorazione uniforme
  • Eliminazione delle vibrazioni
  • Maggiore durata degli utensili
  • Ottima planarità del pezzo finito
Esempio utilizzo magneti B

Costruiti secondo direttive CE

DATI TECNICI
Passo polare mm 80
Foro fissaggio nel polo M 8
Forza in Gauss misurata a   8.000 gap - 1,5 mm
Forza polare verticale nominale daN 820
Spessore minimo consigliato mm 16
Dimensioni minime pezzo   15x15 cm=225 cm2

Disponibili online in diverse misure

188.01H 188.02H 188.03H 188.04H 188.05H 188.06H 188.07H 188.08H 188.09H 188.10H
A mm 327 327 327 425 415 415 415 503 503 503
B mm 601 815 1029 415 601 815 1029 513 815 1029
C mm 60 60 60 60 60 60 60 60 60 60
Poli 18 24 30 16 24 32 40 25 40 50
Forza attrazione* daN 14.400 19.200 24.000 12.800 19.200 25.600 32.000 20.000 32.000 40.000

* Dato di riferimento con condizione: contraferro = 0 mm

Dettaglio misure piani magnetici LTF
