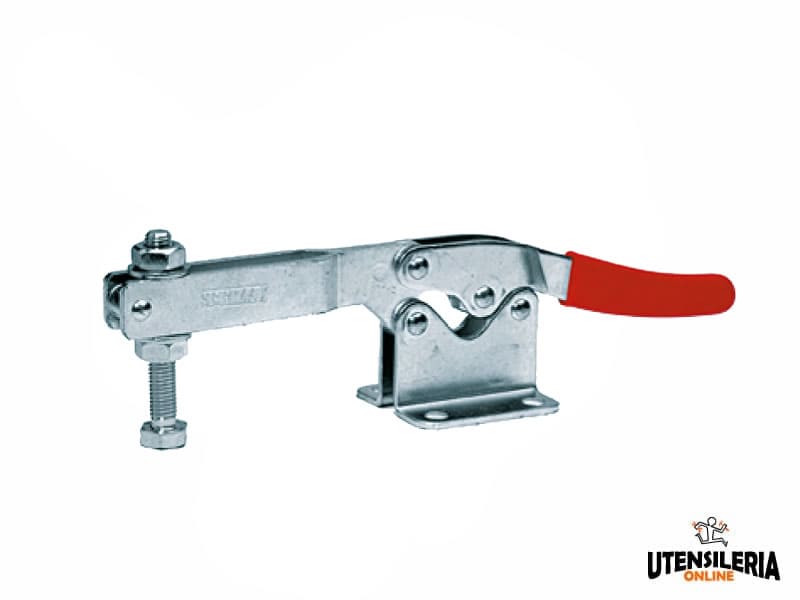

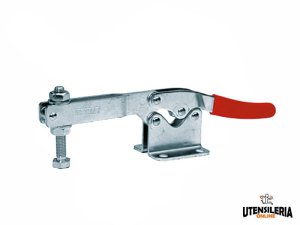

Bloccaggio rapido orizzontale SH13 base piatta braccio regolabile 300Kg

Bloccaggio rapido orizzontale SH13 base piatta braccio regolabile 300Kg
Sermax
Prezzo38,55€

47,03€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Codice: 3296371117134
  • Modello: SERSH13
  • Prodotto da: Sermax
  • Peso spedizione: 0.5kg.
  • Categoria: Serie Orizzontale

Sistema di serraggio orizzontale base piatta e braccio regolabile SH-13 Sermax

Portata: 300Kg
Peso: 0.500Kg
Impugnatura: Poliuretano colore rosso; resistente agli oli, grassi ed altri agenti chimici.

CARATTERISTICHE E MODO D'USO:

Bloccaggio orizzontale con base piatta e braccio regolabile per portata fino a 300Kg.
Servendosi del principio a ginocchiera, gli attrezzi di serraggio rapido presentano decisivi vantaggi:

  • La leva di serraggio si apre in modo tale da liberare completamente il piano di lavoro, così che il pezzo in lavorazione possa essere estratto e/o disposto nell'attrezzatura senza difficoltà.

  • È sufficiente un piccolo spostamento della leva di comando per avvicinare la leva di serraggio al pezzo in lavorazione. La disposizione dei tre perni, mostra chiaramente che la forza esercitata dalla leva di serraggio è trasmessa alla leva di comando.

  • Quando i tre perni sono allineati, viene raggiunta la massima forza di serraggio (punto morto della leva). L'intensità della forza esercitata sull'attrezzo dipende essenzialmente da:
    1) Forza esercitata sulla leva di comando.
    2) Posizione della vite di pressione sulla leva di serraggio.

  • Se nella posizione di serraggio, il punto morto della leva viene superato di un certo limite, la leva di serraggio si ferma con un arresto fisso raggiungendo così un serraggio sicuro ed irreversibile. La forza che l'attrezzo in posizione chiusa può ricevere senza subire deformazioni permanenti viene denominata forza di ritegno Fh. Questa è una grandezza caratteristica per ogni attrezzo di serraggio e dipende dalla grandezza (dimensioni, geometria) di ogni singolo attrezzo.



CODICE ARTICOLO MODELLO DESCRIZIONE CODICE EAN
111713 SH-13 Braccio a forma di U 3296371117134

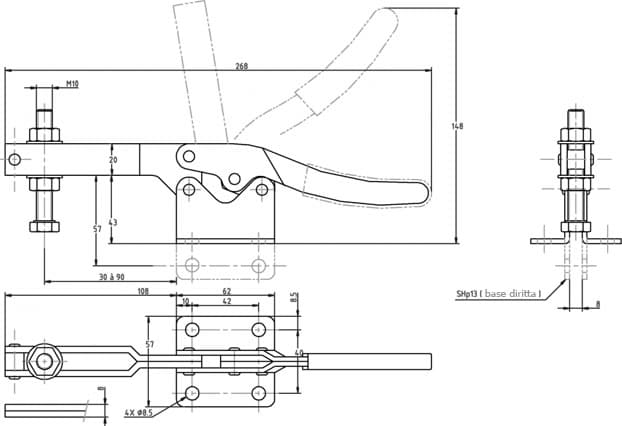

immagine dettagliata bloccaggio verticale SH-13

Il nostro magazzino ha diponibilità di tutta la gamma di bloccaggi Sermax.
