Morsa con moltiplicatore di forza meccanico orizzontale RKE 125mm

Morsa con moltiplicatore di forza meccanico orizzontale RKE 125mm
Morsa con moltiplicatore di forza meccanico orizzontale RKE 125mm
Morsa con moltiplicatore di forza meccanico orizzontale RKE 125mm
Rohm
Prezzo3.307,50€

4.035,15€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: ROH403000125
  • Prodotto da: Rohm
  • Peso spedizione: 41kg.
  • Categoria: Morse e Strettoi

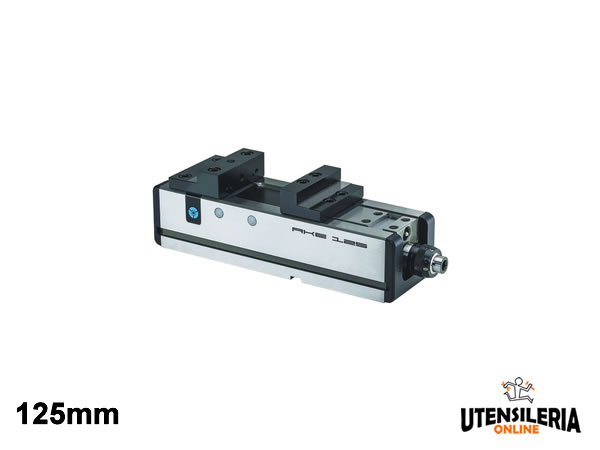

Morsa con moltiplicatore di forza meccanico orizzontale per macchine utensili cnc tipo RKE, 125mm

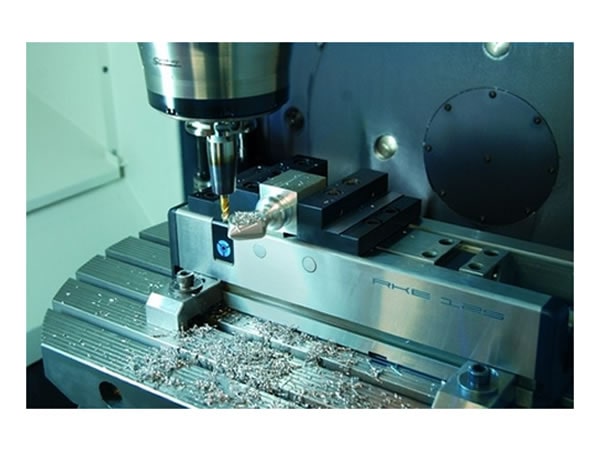

La morsa RKE è particolarmente adatta per l'uso su centri di lavoro. Dotata di corpo in acciaio con protezione da introduzione trucioli.

La morsa della misura di 125mm dispone di sistema di serraggio meccanico con trasmettitore di potenza, azionato manualmente. Lubrificazione centrale delle guide e della madrevite.

VANTAGGI:

  1. La robusta protezione del truciolo impedisce ai trucioli di penetrare.
  2. Guidare il mandrino con preregolazione della forza di serraggio.
  3. Superficie di serraggio per artigli di serraggio.
  4. Lubrificazione centrale di guide e filettatura del mandrino.
  5. Filetto per guida angolare di fissaggio.

CARATTERISTICHE TECNICHE:

  1. Robusto corpo in acciaio con guide temprate e rettificate su tutti i lati.
  2. Scivolo di serraggio lungo con scanalature trasversali, temprato su tutti i lati, superfici funzionali rettificate.
  3. Fori filettati per il recupero di tutte le ganasce di serraggio ROHM con larghezza della bocca 125/160mm.

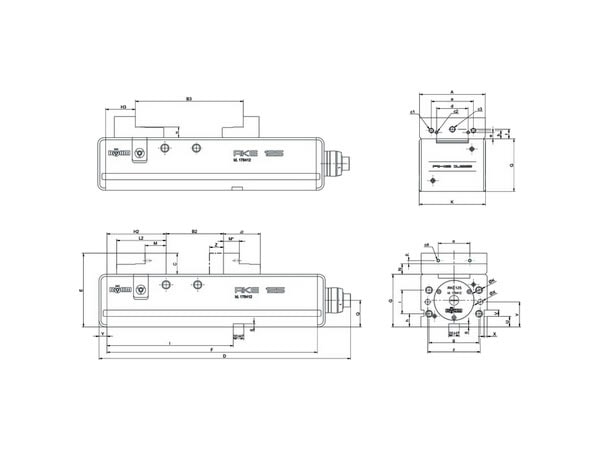

dettagli morsa con moltiplicatore ROHM

DETTAGLI TECNICI:

Codice ROH403000125
mm 125
B2 0-216 mm
B3 97-312 mm
C 40 mm
D 463 mm
F 400 mm
G-0,02 100 mm
H2 112,5 mm
H3 56,5 mm
J2 70 mm
K 126 mm
L2 94 mm
M 40 mm
N-0,01 20 mm
U 20 mm
V 12 mm
W 1x108 mm
X 10 mm
Y 15 mm
Z 109 mm
a 80 mm
b 15,6 mm
c1 M8x14
c2 M5x10
c3 M10x18
d 60 mm
e 12 mm
F 18 mm
g 95 mm
k M12x22
l 240 mm
z 100 mm
Forza di serraggio kN 40
Per informazioni tecniche, contattate il nostro servizio clienti, il nostro staff di professionisti saprà consigliarvi per qualsiasi necessità.
