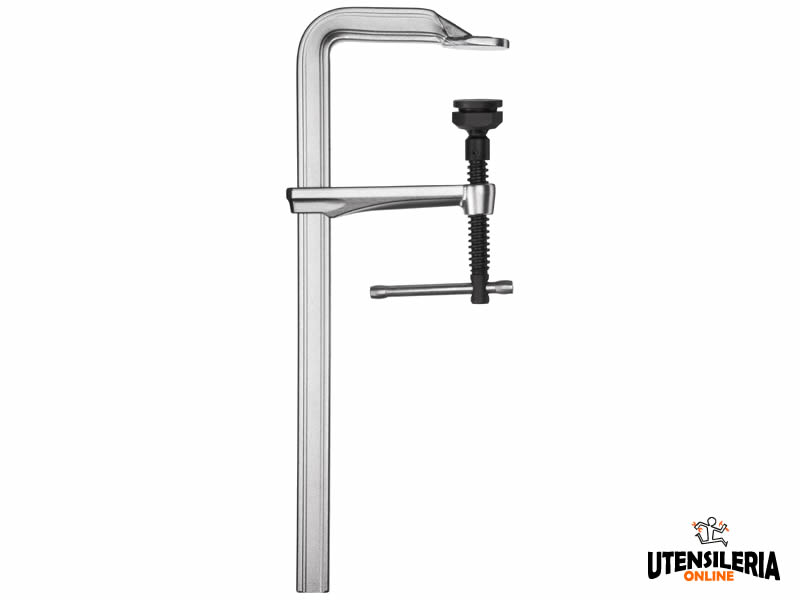

Strettoio ad elevate prestazioni SGM 250-1500mm

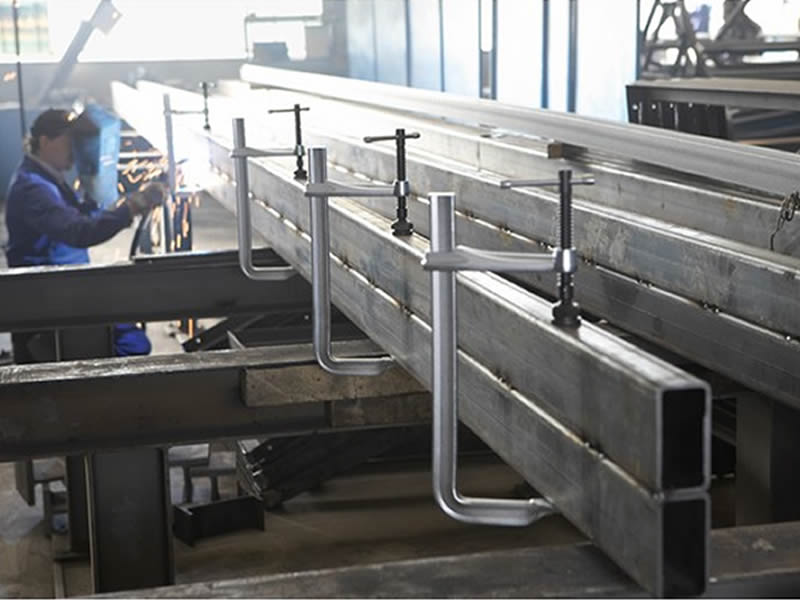

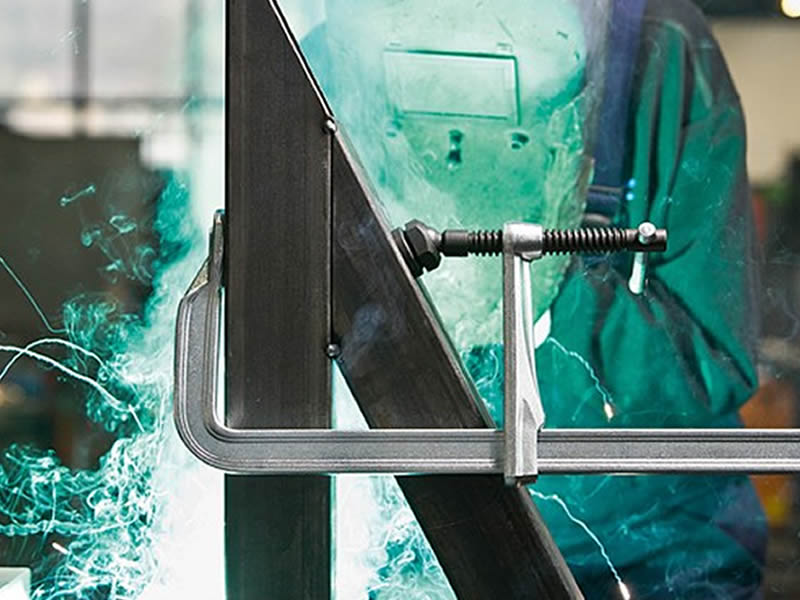

Forze di serraggio sempre più elevate con scartamenti e aperture sempre più grandi: sono questi i requisiti con i quali gli strettoi ad elevate prestazioni BESSEY si confrontano quotidianamente nel settore delle costruzioni in acciaio, della produzione di caldaie, di veicoli o nell'industria navale, ma anche nella falegnameria pesante,
nelle costruzioni con fissaggi a colla o in carpenteria. In altre parole, in tutti i settori in cui la lavorazione di pezzi di grandi dimensioni o pesanti richiede l'applicazione di forze di serraggio particolarmente elevate e la massima sicurezza. Gli strettoi ad elevate
prestazioni originali BESSEY soddisfano qualunque requisito con la massima efficienza.
CARATTERISTICHE TECNICHE:
- Forza di serraggio fino a 12.000 N con un momento torcente di serraggio di 40 Nm
- 20 % in più di forza di serraggio per ogni giro del mandrino grazie ad un profilo della guida ottimizzato
- Massima sicurezza grazie ad una trasmissione della forza in modo rettilineo sull'asta di scorrimento
- Lunga durata grazie alla speciale piastra di pressione con inserto in acciaio sinterizzato, orientabile fino a 35°
VANTAGGI:
- Massima stabilità: La forma del profilo ottimizzata garantisce un accumulo più elevato della forza di serraggio in un tempo più breve, con maggiore stabilità e sicurezza. La staffa di fissaggio monoblocco, con piastra di pressione sagomata, è temprata e zincata, da cui ne deriva un'elevata capacità di carico, nonché un'ottima resistenza
alla torsione.
- Asta di scorrimento fucinata: La asta di scorrimento dalla forma a U in acciaio bonificato forgiato
garantisce la massima sicurezza grazie alla trasmissione della forza in modo rettilineo e resiste a forti sollecitazioni. Una resistenza su cui potete sempre contare.
- Speciale piastra di pressione mobile: La speciale piastra di pressione mobile resistente alle alte temperature è inclinabile fino a un angolo di 35° epuò essere sostituita. Ha una durata eccezionale grazie allo scorrimento formidabile e alle caratteristiche d'emergenza dell'inserto in acciaio sinterizzato immerso nell'olio.
- Vite temprata: La vite temprata è particolarmente stabile e resistente all'usura. Questo aumenta sensibilmente la durata utile dell'utensile.
- Lavorazione più rapida grazie ad un profilo ottimizzato: 20 % in più di forza di serraggio per ogni giro del mandrino – questo è ciò che offre il strettoio ad elevate prestazioni SGM della BESSEY. Il profilo della guida è unico e conferisce allo strettoio maggiore resistenza per una lavorazione rapida e sicura. Inoltre la forma del profilo della guida e l'asta di scorrimento garantiscono un miglior contatto con il pezzo in caso di forze di serraggio elevate. Il strettoio ad elevate prestazioni BESSEY è l'utensile ideale per i lavori di serraggio giorno per giorno.
Numero d'ordine |
Lunghezza totale |
Lunghezza di taglio |
Guida |
Peso |
Imballo |
SG25M |
250mm |
140mm |
34 x 13 |
2,58 Kg |
1 Pz. |
SG30M |
300mm |
140mm |
34 x 13 |
3,00 Kg |
1 Pz. |
SG40M |
400mm |
140mm |
34 x 13 |
3,17 Kg |
1 Pz. |
SG50M |
500mm |
140mm |
34 x 13 |
3,40 Kg |
1 Pz. |
SG60M |
600mm |
140mm |
34 x 13 |
3,80 Kg |
1 Pz. |
SG80M |
800mm |
140mm |
34 x 13 |
4,45 Kg |
1 Pz. |
SG100M |
1000mm |
140mm |
34 x 13 |
4,95 Kg |
1 Pz. |
SG125M |
1250mm |
140mm |
34 x 13 |
5,87 Kg |
1 Pz. |
SG150M |
1500mm |
140mm |
34 x 13 |
6,65 Kg |
1 Pz. |
