GPPH
Prezzo2.520,00€

3.074,40€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: GPPH.BASIC.240120
  • Prodotto da: GPPH
  • Peso spedizione: 378kg.
  • Categoria: Tavoli da Saldatura

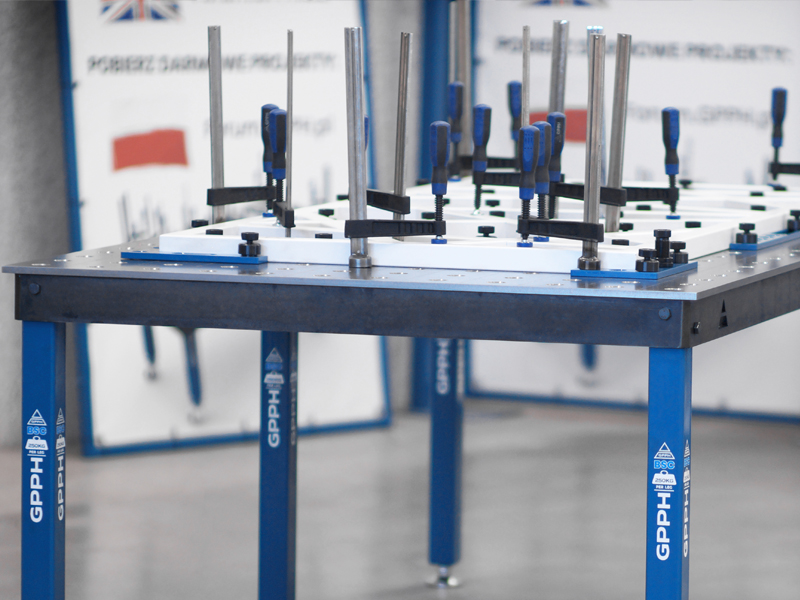

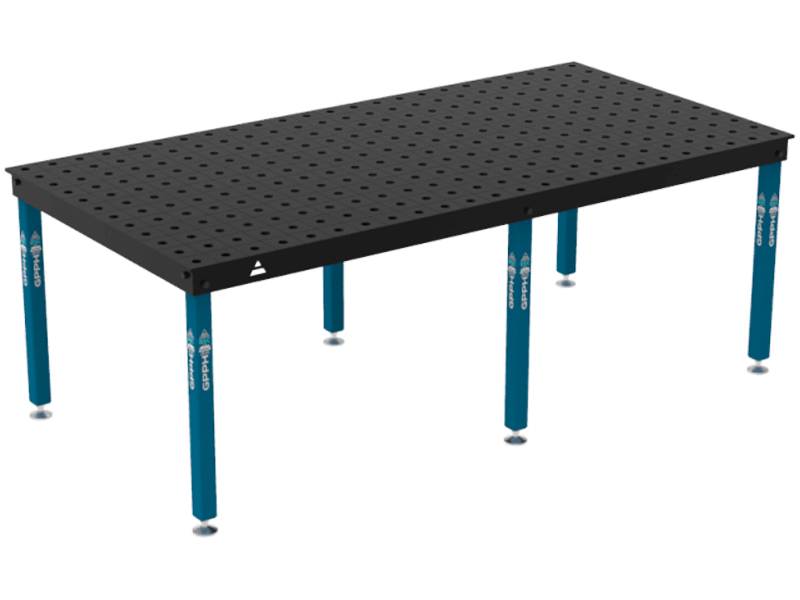

Tavolo da saldatura linea Basic 2400 x 1200 mm con sistema di fori 16mm, griglia da 100x100mm e carico massimo 1500Kg (250Kg per gamba). Gambe regolabili da 880 a 930 mm.

Non importa se i tuoi lavori di saldatura vengono eseguiti in modo classico a mano o se utilizzi robot di saldatura: i tavoli da saldatura GPPH della linea BASIC sono la scelta perfetta! Le tue costruzioni saranno finalmente realizzate con precisione, senza inutili correzioni!

Ampiamente utilizzato nelle officine e nel settore della carpenteria metallica.

Il tavolo di saldatura BASIC è una base perfetta per stazioni di saldatura e misurazione robotizzate. Per tali lavori non vengono utilizzate pareti laterali, quindi sono state rimosse le griglie di fori sulle spalle. Questo rende i tavoli BASIC più convenienti rispetto ai tradizionali tavoli per saldatura a parete laterale.

Oltre alla produzione semplificata di singoli prodotti, i tavoli per saldatura offrono il meglio nella produzione in serie andando a diminuire sensibilmente i tempi di set-up ed il tasso di errore.

Planarità Tavoli a Confronto Acciaio S355J2+N

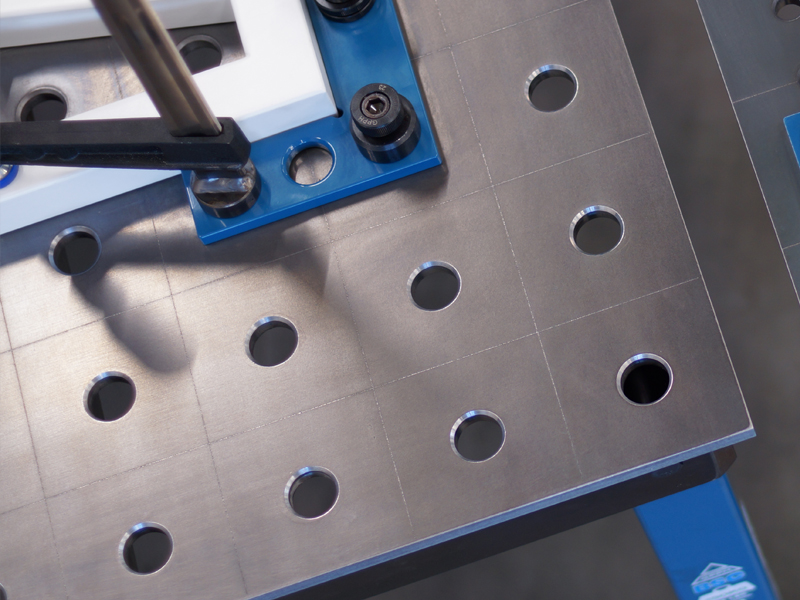

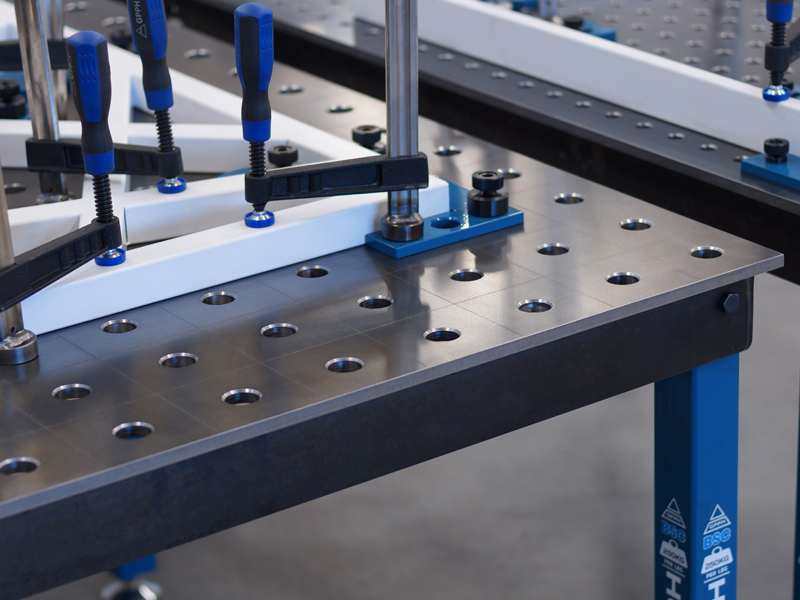

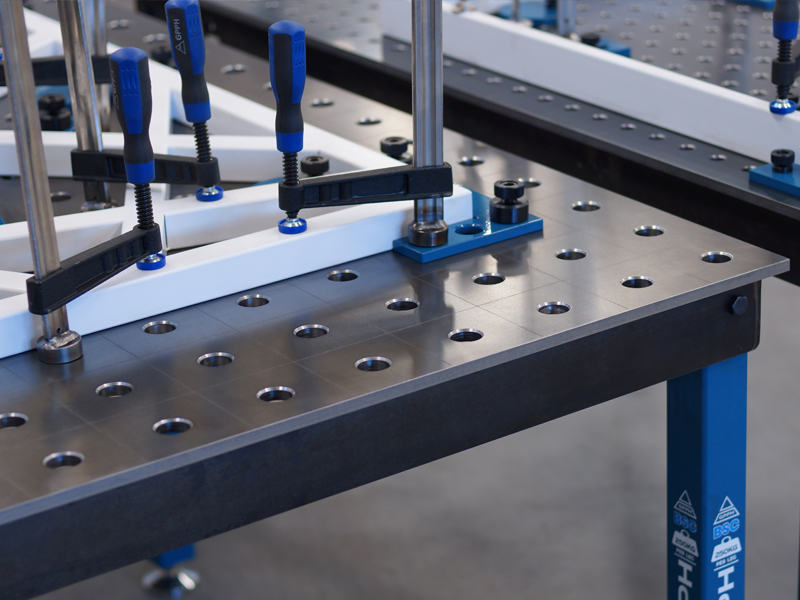

Dettaglio piano e accessori tavoli saldatura Basic GPPH

Vantaggi & Caratteristiche

  • Gambe in tubolare alto spessore da 60x60 mm
  • Spessore piano 12 mm
  • Costruzione stabile e massiccia in acciaio S355J2+N
  • Fori diametro ø 16 mm tagliati al laser pensati per un facile utilizzo degli accessori
  • Spalle laterali senza fori, ideale per saldatura robotizzata
  • Scala incisa in griglia da 100x100mm
  • Altezza regolabile del piano da 880-930mm
  • Superficie di lavoro perfettamente piana (fino a 0,5 mm al metro)
  • Rinforzi interni saldati per una maggiore stabilità
  • Massima qualità nelle lavorazioni
  • Tolleranza dell'inclinazione tra parete laterale e superiore/inferiore è di 0.3°

Dati tecnici Basic 2400 x 1200 mm

Altezza spalle laterali 80 mm
Portata 1500 Kg (250Kg per gamba)
N° Gambe 6 da 60 x 60 mm
Diametro fori 16 mm
Altezza regolabile piano 880 - 930 mm
Spessore piano 12 mm
Griglia 100 x 100 mm

Dimensioni e griglia fori

I tavoli di saldatura BASIC sono disponibili in ben 9 diverse versioni.

Questa versione da 2400x1200mm è una delle soluzione più grandi in termini di dimensioni, risulta ideale per chi lavora su strutture ingombranti e dal peso elevato, grazie ad una portata che raggiunge i 1500 Kg.

Il tavolo di saldatura BASIC è disponibile con fori da 16 mm disposti su una griglia 100x100 mm, uno delle più diffusi sistemi di foratura che combina flessibilità di fissaggio e facilità di utilizzo. In questo modo non sarai limitato nelle possibilità di creare strutture saldate!

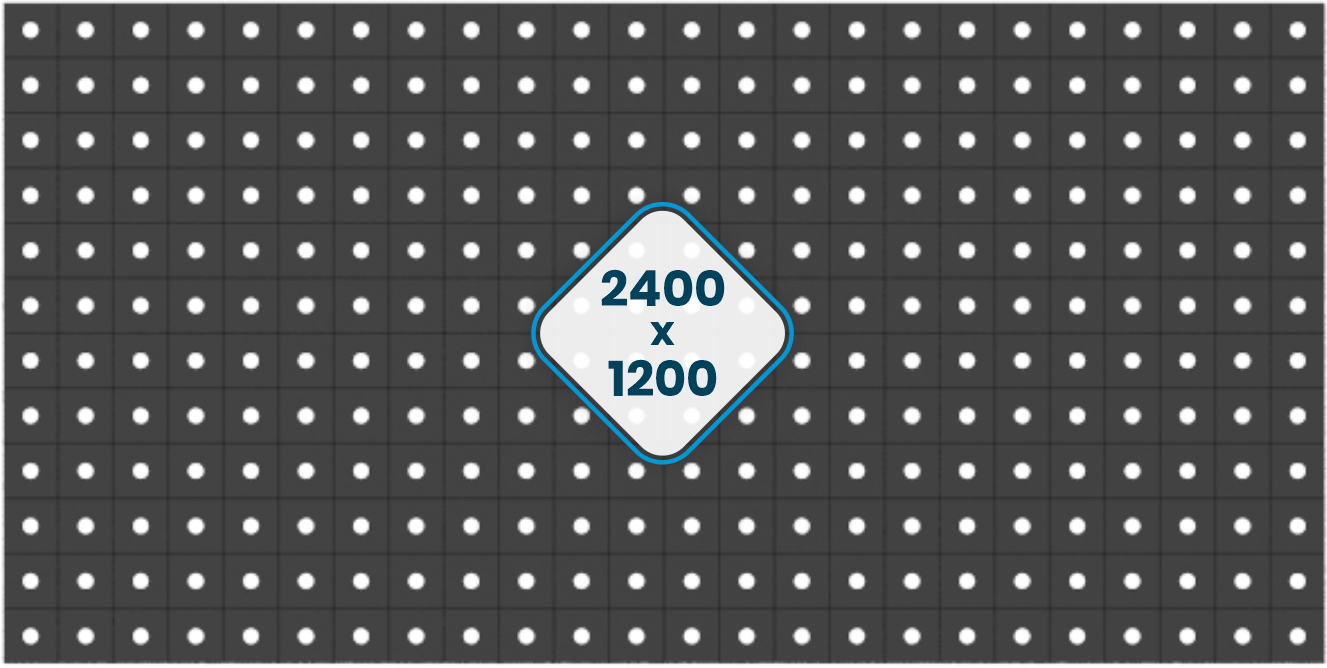

griglia tavolo saldatura GPPH Basic 2400x1200

Perfetta planarità con un margine di solo +/- 0,5mm

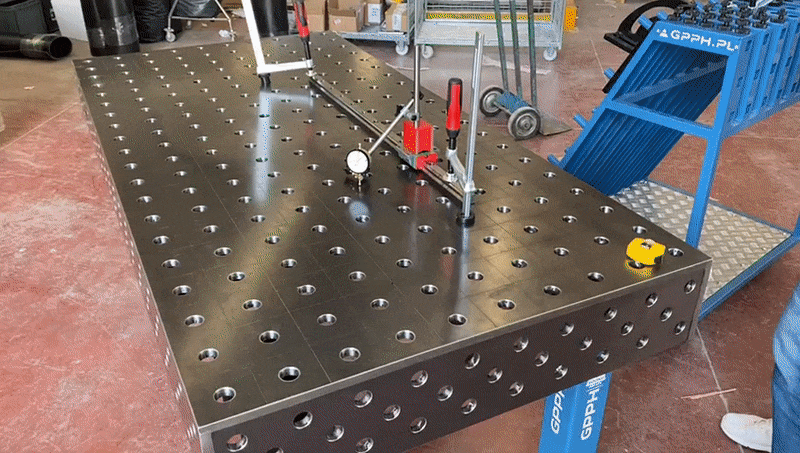

misurazione planarità longitudinale tavolo saldatura GPPH
misurazione planarità trasversale tavolo saldatura GPPH

Nelle due immagini viene mostrata la misurazione della precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin misurando il piano sia trasversale che longitudinale, quella più critica.

La tolleranza dell'inclinazione sulla parete laterale dalla parte superiore a quella inferiore è di 0.3°

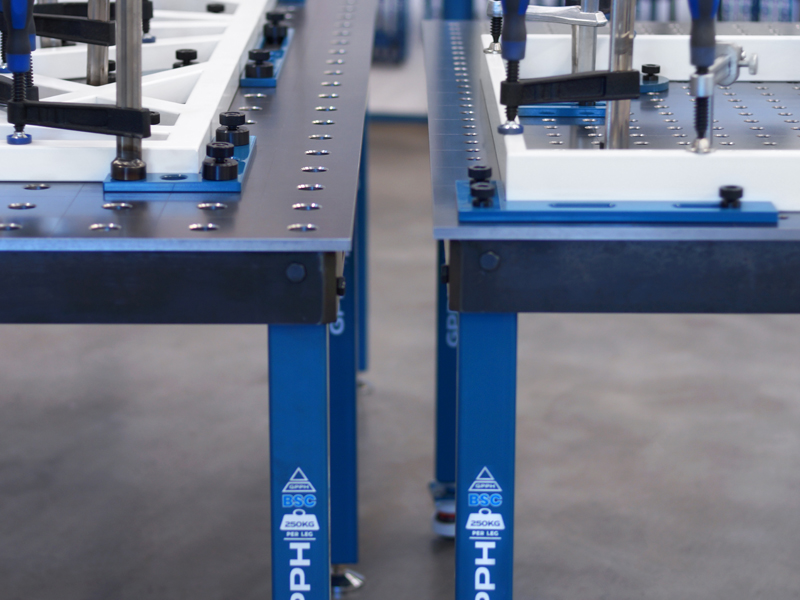

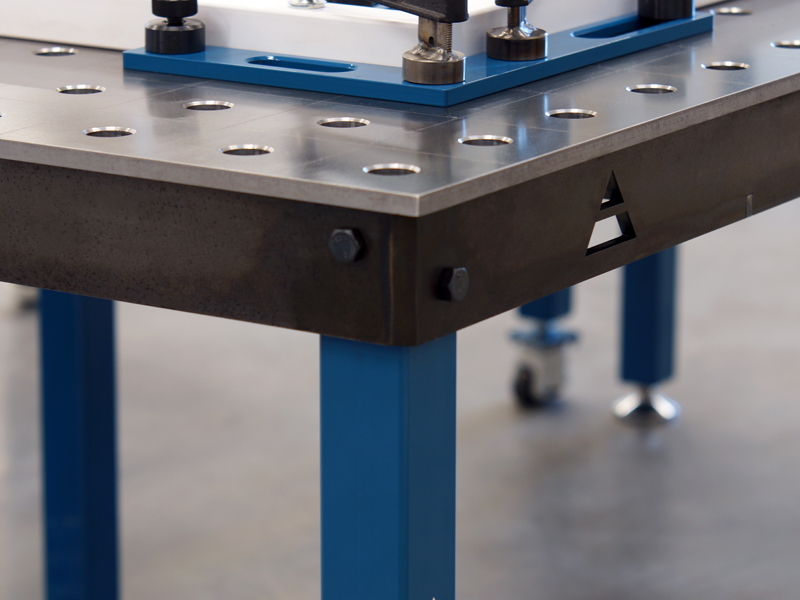

Gambe con piedi per la massima stabilità

Nella serie di tavoli Basic le gambe sono costituite da un solido profilo 60 x 60 mm in modo da garantire la massima affidabilità e stabilità durante la saldatura e l'assemblaggio.

In questa versione le gambe sono dotate di piedini livellabili. Questa è un'ottima opzione per chi necessita di una postazione di lavoro fissa e stabile. Il piede fornisce una presa sicura sulla superficie d'appoggio, consentendoti di concentrarti sulla saldatura e sull'assemblaggio di precisione.

Ogni gamba dei tavoli da saldatura Basic garantisce una capacità di carico massima di 250 Kg.

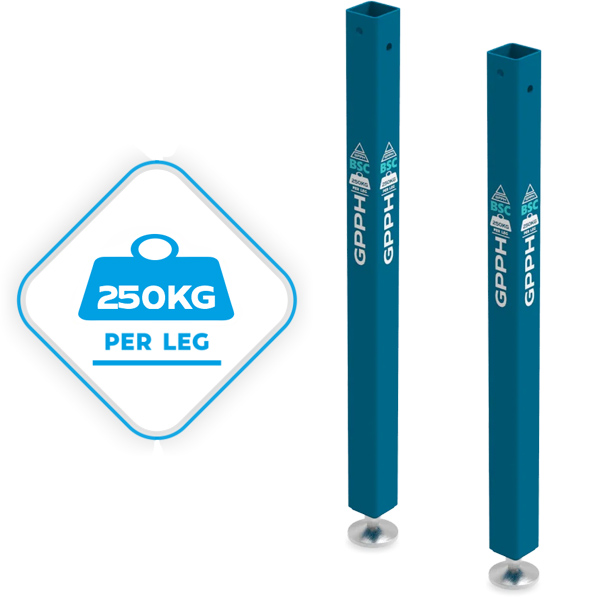

Dettaglio gambe base tavolo saldatura Basic GPPH
Dettaglio gambe base tavolo saldatura Basic GPPH

Caratteristiche a Confronto

Scegli la gamma di tavoli per saldatura più adatta alle tue necessità.

Basic SteelEco SteelPLUS SteelMAX
Perfetta planarità tavolo
Fori calibrati
Prodotto con lo standard ISO 2768-1
Tre griglie di fori sui 4 lati
Spessore piano 12 mm 8 mm 12 mm 15 mm
Diametro fori ø 16 mm ø 16 mm ø 16 mm ø 28 mm
Fori smussati / Fresati
Profilo gambe 60 x 60 mm 60 x 60 mm 80 x 80 mm 100 x 100 mm
Bordi piano di lavoro fresati
Capacità di carico 250 Kg per gamba 250 Kg per gamba 500 Kg per gamba 700 Kg per gamba

Realizzato con attenzione al dettaglio e materiali di prima qualità

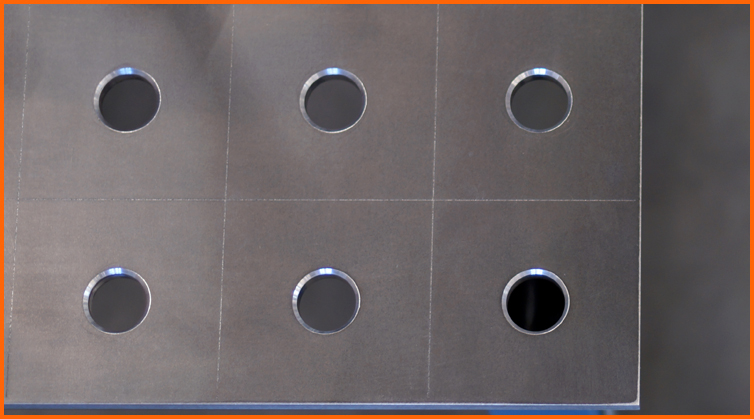

superficie tavolo saldatura GPPH

Realizzato con acciaio S355J2+N accuratamente selezionato, a seconda del lotto il piano di lavoro può essere in tonalità di blu o grigio scuro. Questo non influisce in alcun modo sulla qualità o capacità strutturale del tavolo e al contrario viene mantenuto in questo modo per eliminare problemi dovuti a luminosità e conduttività.

Effettuando la decapatura per uniformare il tavolo renderebbe la superficie troppo luminosa il che provocherebbe al flash di saldatura di rimbalzare e rendere più difficile la lavorazione. Allo stesso modo, uniformare la superficie tramite vernici, ridurrebbe la conduttività elettrica.

Il tavolo è rivestito con una soluzione che lo protegge durante il trasporto ed il primo utilizzo. In seguito è consigliato l'utilizzo di agenti anti-adesivo per impedire l'adesione di schizzi di saldatura al tavolo.

La gamma GPPH per la saldatura professionale

Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e morsetti tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.

Scegliere un piano per saldare forato ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.

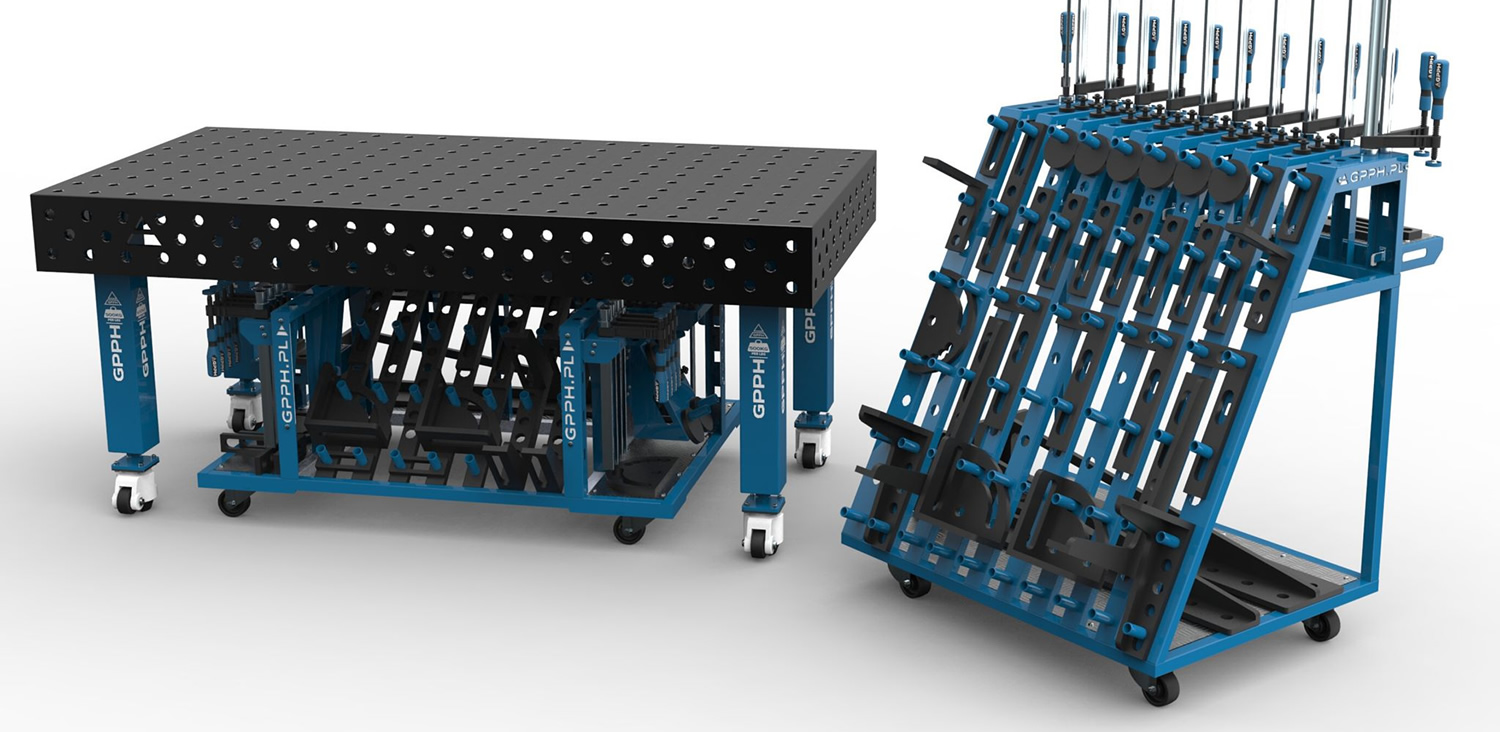

Gamma completa di accessori di fissaggio per banco da saldatura GPPH
