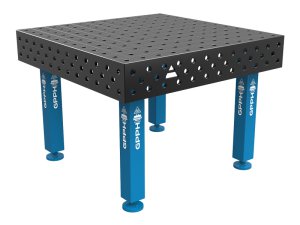

Banco per saldatura SteelMax GPPH in acciaio rinforzato 1,2x1,2mt fori 28mm

Banco per saldatura SteelMax GPPH in acciaio rinforzato 1,2x1,2mt fori 28mm
-16%
Banco per saldatura SteelMax GPPH in acciaio rinforzato 1,2x1,2mt fori 28mm
Banco per saldatura SteelMax GPPH in acciaio rinforzato 1,2x1,2mt fori 28mm
Banco per saldatura SteelMax GPPH in acciaio rinforzato 1,2x1,2mt fori 28mm
GPPH
Listino3.505,95€
Risparmio- 16%
Prezzo2.951,74€

3.601,12€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: GPPHTWT.PRO.120120
  • Prodotto da: GPPH
  • Peso spedizione: 395kg.
  • Categoria: Tavoli da Saldatura
Tavolo da saldatura linea Max 1200x1200 mm, top di gamma della sua categoria con sistema di fori 28mm, griglia da 100x100mm e carico massimo 2800Kg.

Ampiamente utilizzato nel ramo dell'industria del metallo per velocizzare la realizzazione di prototipi e pezzi in serie.

Banco da saldatura di alta qualità con design modulare che offre una soluzione rapida e precisa sia per la lavorazione di semplici costruzioni 2D che per lavorazioni complesse e di grandi dimensioni. Il sistema di fori da 28mm su griglia 100x100mm incisa sulla superficie consente un bloccaggio preciso e sicuro anche di elementi di elevate dimensioni.

Oltre alla produzione semplificata di singoli prodotti, i tavoli per saldatura offrono il meglio nella produzione in serie andando a diminuire sensibilmente i tempi di set-up ed il tasso di errore.

Spessore piano 15 mm
Bordi piano di lavoro Fresati
Diametro fori ø 28 mm smussati e fresati
N° Gambe 4 - Profilo 100x100mm
Portata 2800 Kg (700Kg per gamba)
Spalle laterali 200 mm con tre linee di fori
Altezza regolabile piano 880 - 930 mm
Griglia fori 100 x 100 mm
Materiale acciaio S355J2+N

Perfetta planarità

misurazione planarità longitudinale tavolo saldatura GPPH
misurazione planarità trasversale tavolo saldatura GPPH

Nelle due immagini viene mostrata la misurazione della precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin misurando il piano sia trasversale che longitudinale, quella più critica.

La tolleranza dell'inclinazione sulla parete laterale dalla parte superiore a quella inferiore è di 0.3°


Gambe con piedi per la massima stabilità

Nella serie di tavoli SteelMax le gambe sono costituite da un solido profilo 100 x 100 mm in modo da garantire la massima affidabilità e stabilità durante la saldatura e l'assemblaggio.

In questa versione le gambe sono dotate di piedini livellabili. Questa è un'ottima opzione per chi necessita di una postazione di lavoro fissa e stabile. Il piede fornisce una presa sicura sulla superficie d'appoggio, consentendoti di concentrarti sulla saldatura e sull'assemblaggio di precisione.

Ogni gamba dei tavoli da saldatura SteelMax garantisce una capacità di carico massima di 700 Kg.

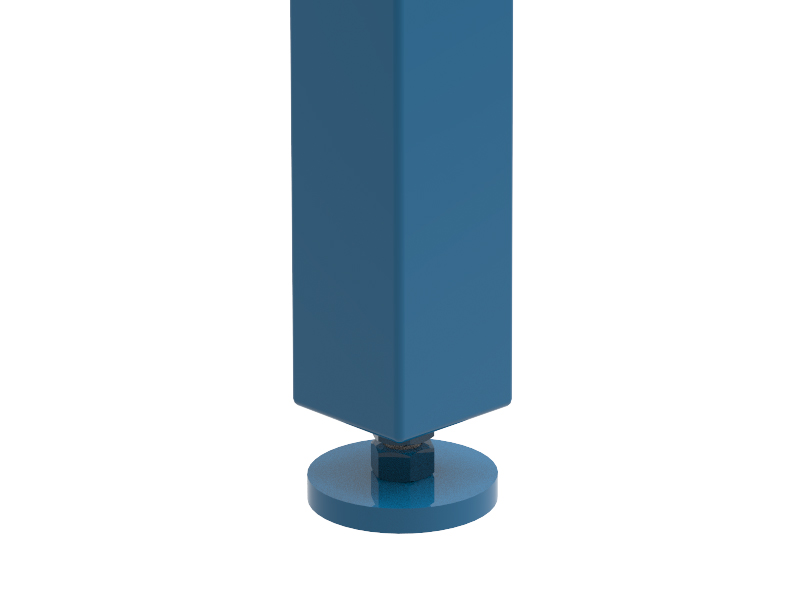

Dettaglio gambe base tavolo saldatura SteelMax GPPH
Dettaglio gambe base tavolo saldatura SteelMax GPPH

Caratteristiche a Confronto

Scegli la gamma di tavoli per saldatura più adatta alle tue necessità.

SteelEco SteelPlus SteelMax
Perfetta planarità tavolo
Fori calibrati
Prodotto con lo standard ISO 2768-1
Tre griglie di fori sui 4 lati
Spessore piano 8 mm 12 mm 15 mm
Diametro fori ø 16 mm ø 16 mm ø 28 mm
Fori smussati / Fresati
Profilo gambe 60 x 60 mm 80 x 80 mm 100 x 100 mm
Bordi piano di lavoro fresati
Capacità di carico 250 Kg per gamba 500 Kg per gamba 700 Kg per gamba

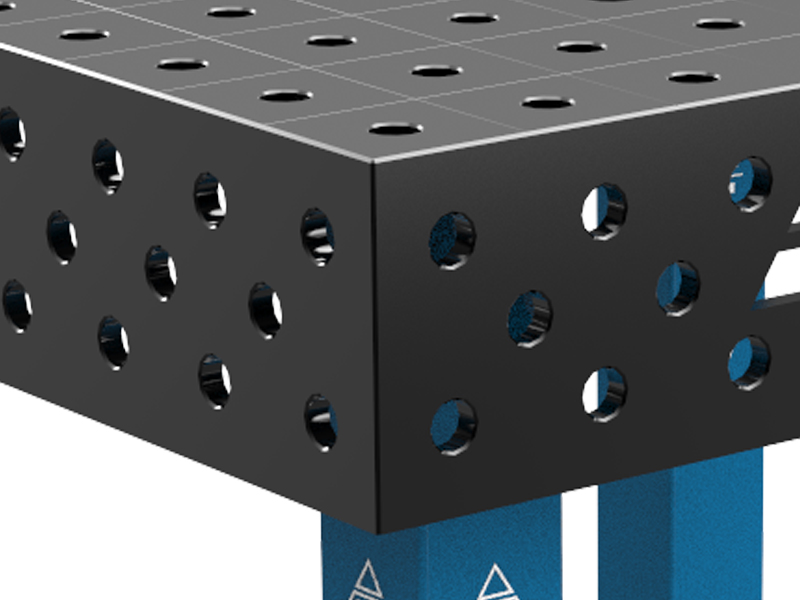

dettagli tavolo saldatura GPPH

Adatto a tutti i professionisti della saldatura


Il tavolo per saldatura GPPH offre al saldatore una superficie di lavoro perfetta per lavorare sia su piccoli componenti che su elementi pesanti e di grandi dimensioni. Tra le caratteristiche principali del tavolo SteelMax GPPH troviamo:

Sistema di fori da 28mm con smussatura per facilitare l'utilizzo degli elementi di bloccaggio

Spalla laterale di 200mm dotata della stessa griglia presente sul piano

Design modulare che consente di collegare più tavoli insieme

Altezza del tavolo regolabile da 880 a 930mm con passo di 50

La qualità al primo posto


Il tavolo SteelMax può essere utilizzato per lavorazioni di elementi di ogni forma e dimensione. Per questo sono state introdotte caratteristiche per migliorarne le prestazioni rispetto ad un tavolo dal design tradizionale.

Piano da 15mm di spessore per resistere anche ai carichi più pesanti

Struttura rinforzata con costole per una maggiore solidità

Perfetta planarità del tavolo con un margine di solo +/- 0,5mm

Tolleranza dell'inclinazione tra parete laterale e superiore/inferiore è di 0.3°

Costruito in conformità alla normativa europea ISO 2768-1

dettagli tavolo saldatura GPPH

Realizzato con attenzione al dettaglio e materiali di prima qualità

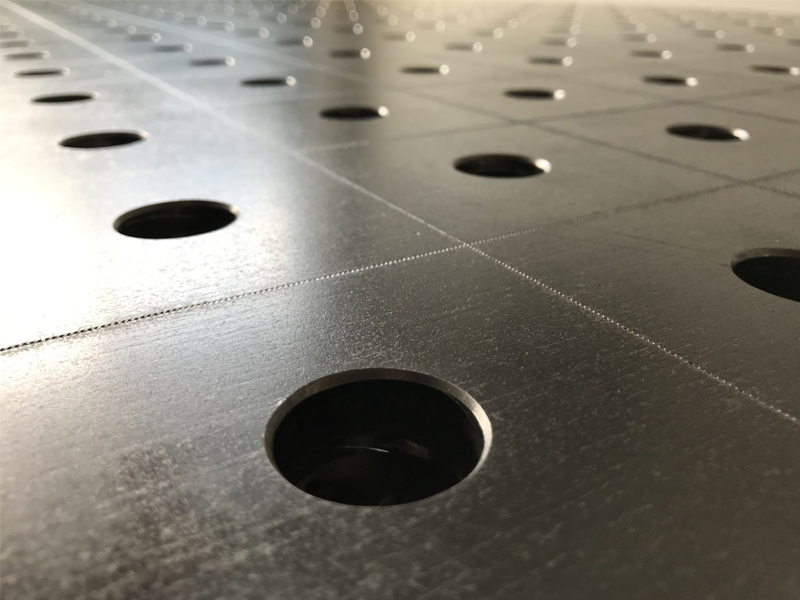

superficie tavolo saldatura GPPH

Realizzato con acciaio S355J2+N accuratamente selezionato, a seconda del lotto il piano di lavoro può essere in tonalità di blu o grigio scuro. Questo non influisce in alcun modo sulla qualità o capacità strutturale del tavolo e al contrario viene mantenuto in questo modo per eliminare problemi dovuti a luminosità e conduttività.

Effettuando la decapatura per uniformare il tavolo renderebbe la superficie troppo luminosa il che provocherebbe al flash di saldatura di rimbalzare e rendere più difficile la lavorazione. Allo stesso modo, uniformare la superficie tramite vernici, ridurrebbe la conduttività elettrica.

Il tavolo è rivestito con una soluzione che lo protegge durante il trasporto ed il primo utilizzo. In seguito è consigliato l'utilizzo di agenti anti-adesivo per impedire l'adesione di schizzi di saldatura al tavolo.

La gamma GPPH per la saldatura professionale

Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e morsetti tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.

Scegliere un piano per saldare forato ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.

Gamma completa di accessori di fissaggio per banco da saldatura GPPH
