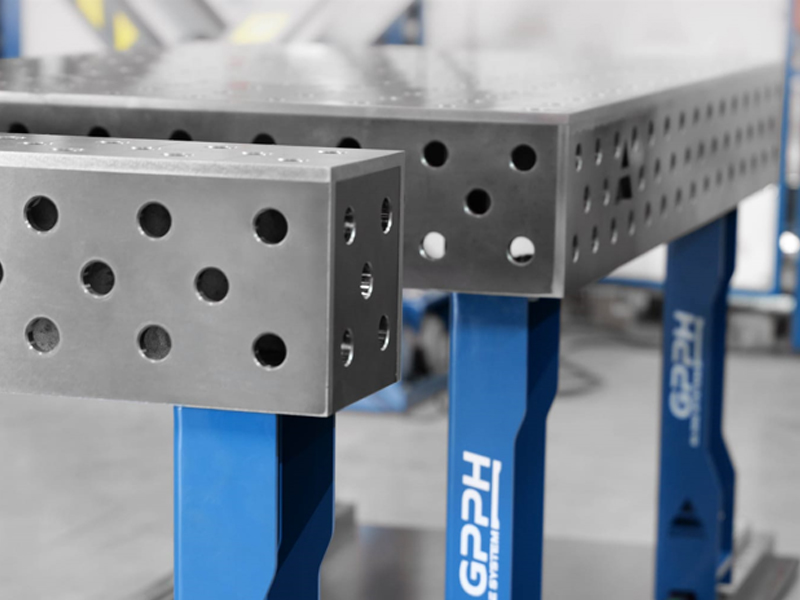

Tavolo saldatura su binari GPPH Slide System SteelMax 1,5x1mt, fori 28mm con 2 Trestle

Tavolo saldatura su binari GPPH Slide System SteelMax 1,5x1mt, fori 28mm con 2 Trestle
Tavolo saldatura su binari GPPH Slide System SteelMax 1,5x1mt, fori 28mm con 2 Trestle
Tavolo saldatura su binari GPPH Slide System SteelMax 1,5x1mt, fori 28mm con 2 Trestle
Tavolo saldatura su binari GPPH Slide System SteelMax 1,5x1mt, fori 28mm con 2 Trestle
Tavolo saldatura su binari GPPH Slide System SteelMax 1,5x1mt, fori 28mm con 2 Trestle
Tavolo saldatura su binari GPPH Slide System SteelMax 1,5x1mt, fori 28mm con 2 Trestle
Tavolo saldatura su binari GPPH Slide System SteelMax 1,5x1mt, fori 28mm con 2 Trestle
GPPH
Prezzo16.266,00€

19.844,52€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Prodotto da: GPPH
  • Categoria: Tavoli da Saldatura

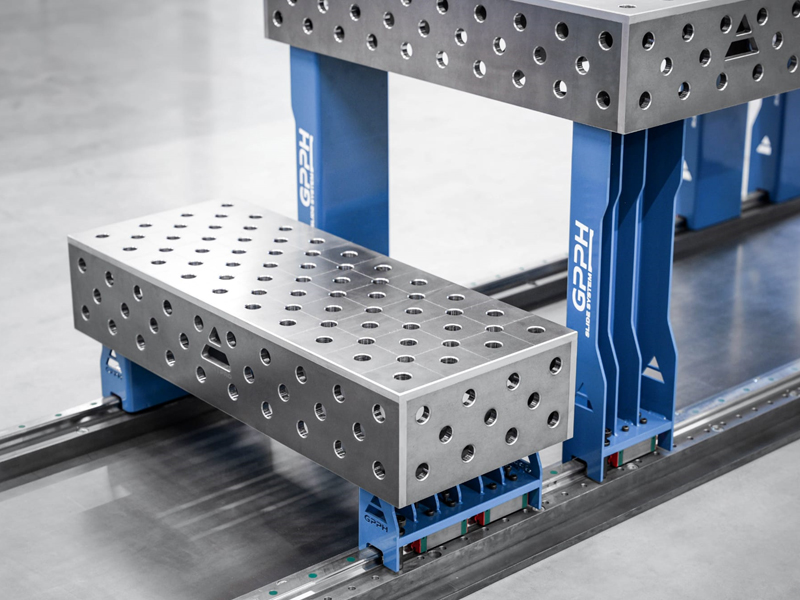

Sistema ferroviario di saldatura GPPH Slide System in configurazione con tavolo da saldatura SteelMax da 150 x 100 cm con sistema di fori 28mm su griglia 100 x 100mm. Soluzione flessibile e altamente personalizzabile che consente un fissaggio preciso e un facile spostamento degli elementi.

In dotazione in questa composizione


dotazione tavolo SteelMax 150x100cm su binari

1 x Tavolo SteelMax 150x100cm, foro 28mm su griglia 100x100mm


dotazione Trestle Pro alto GPPH

1 x Trestle Pro alto 100x20x20cm, foro 28mm su griglia 100x100mm con diagonali


dotazione Trestle Pro basso GPPH

1 x Trestle Pro basso 100x40x20cm, foro 28mm su griglia 100x100mm con diagonali


dotazione binario guida GPPH

2 x Binario di fondazione con guida lineare, 400cm

Design modulare che ne permette l'ampliamento e la personalizzazione

Spessore piano 15 mm

Assenza di vibrazioni durante la lavorazione

Movimento fluido dei tavoli sulle guide

Fori diametro ø28 mm predisposti in griglia da 100 x 100 mm

3 linee di fori nelle fasce laterali alte 200 mm

Altezza standard del piano da 870 mm

Perfetta planarità con un margine di solo +/- 0,5mm

Meccanismi di bloccaggio che permette il bloccaggio in posizione

Tolleranza inclinazione tra parete laterale e superiore/inferiore di 0.3°

Sistema Slide System, ottimizza i processi di saldatura negli impianti produttivi

I sistema di binari GPPH porta l'efficienza e la produttività dei processi di saldatura e assemblaggio ad un nuovo livello. Questo nuovo sistema permette infatti di ottimizzare gli spazi in quanto, ogni componente, può essere combinato in varie configurazioni e consentire di gestire al meglio i vincoli di spazio.

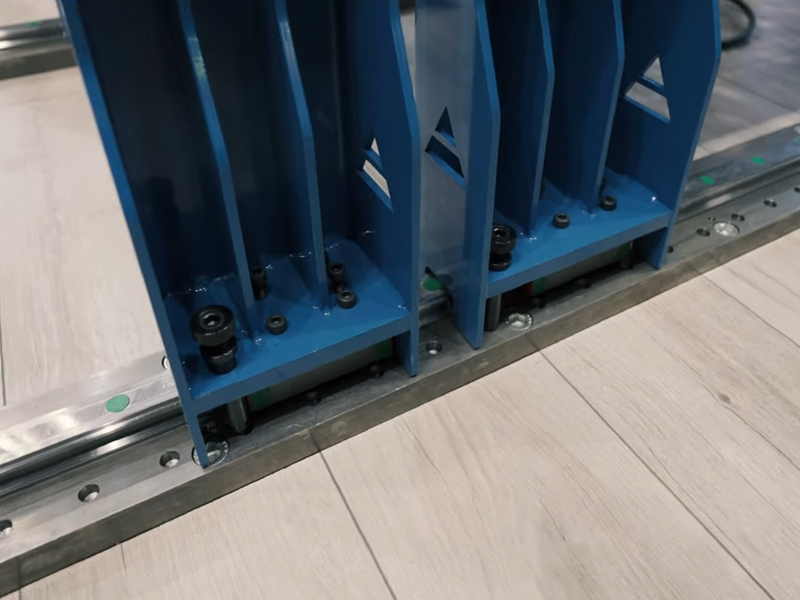

Alla base di questo sistema ci sono i binari guida che assicurano un movimento fluido di tavoli o supporti, consente di modificare rapidamente la configurazione del posto di lavoro. La loro elevata qualità costruttiva contribuisce inoltre ad eliminare le vibrazioni durante la saldatura.

I meccanismi di bloccaggio integrati consentono di fissare immediatamente i componenti in posizione, garantendo una posizione stabile e ripetibile durante la lavorazione.

Il sistema a rotaia tiene in considerazione anche l'ergonomia di lavorazione. I suo componenti sono infatti installati ad un'altezza standard di 870 mm per consentire un facile accesso agli strumenti, oppure a 350 mm per consente di saldare comodamente strutture di grandi dimensioni offrendo un migliore accesso ai componenti.

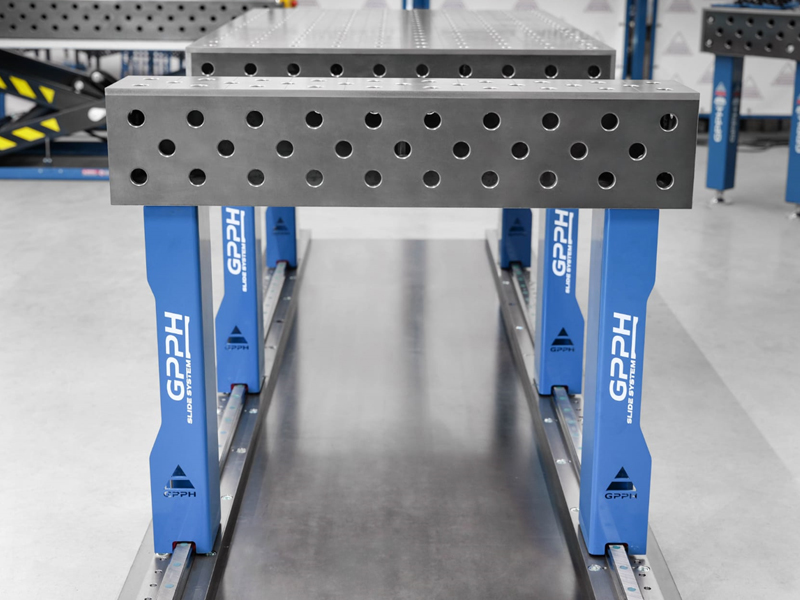

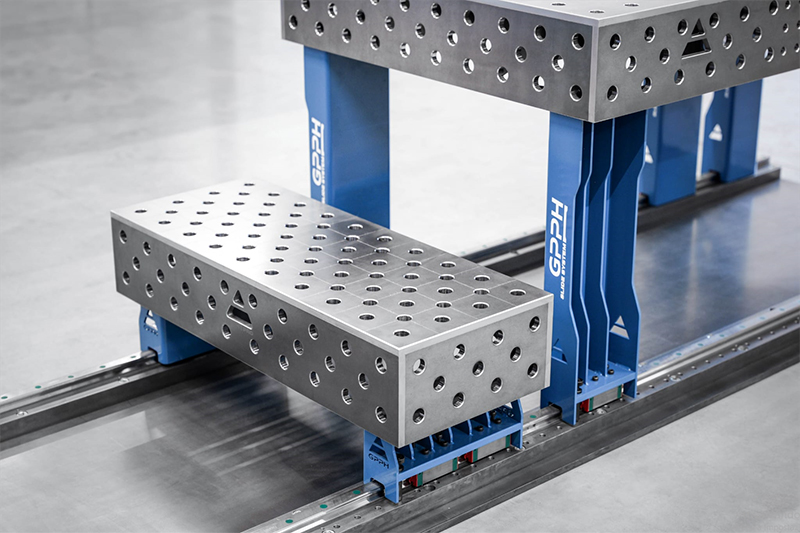

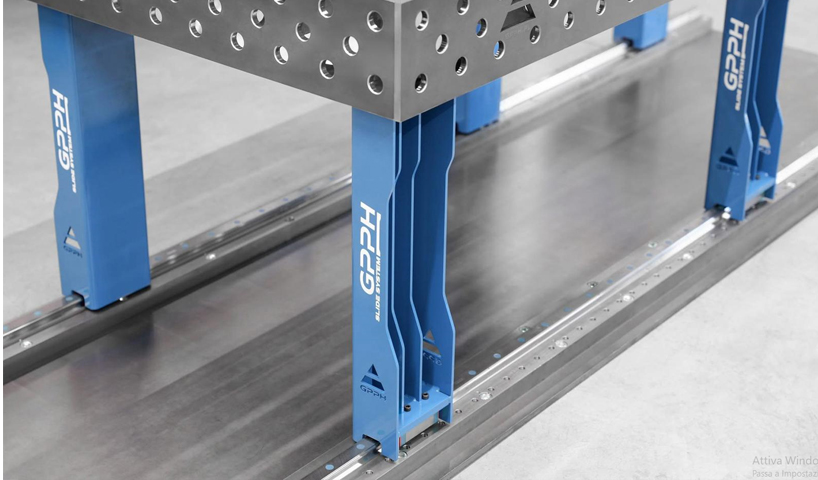

Dettaglio tavolo da saldatura SteelMax su binari Slide System GPPH
Dettaglio tavolo da saldatura SteelMax su binari Slide System GPPH

Design modulare completamente personalizzabile

Il sistema di saldatura su binari Slide System è stato sviluppato per garantire la massima flessibilità di lavoro possibile, cosa che gli permette di adattarsi ad ogni richiesta di produzione.

Grazie al suo design modulare e alla facile regolazione, è un investimento che si ripaga rapidamente e migliora il lavoro in qualsiasi impianto di produzione.

I suoi componenti possono essere facilmente ampliati e personalizzati in base alle dimensioni del capannone di produzione e ai processi specifici. Le guide possono essere estese o collegate in varie configurazioni per creare un ambiente di lavoro su misura alle varie necessità.

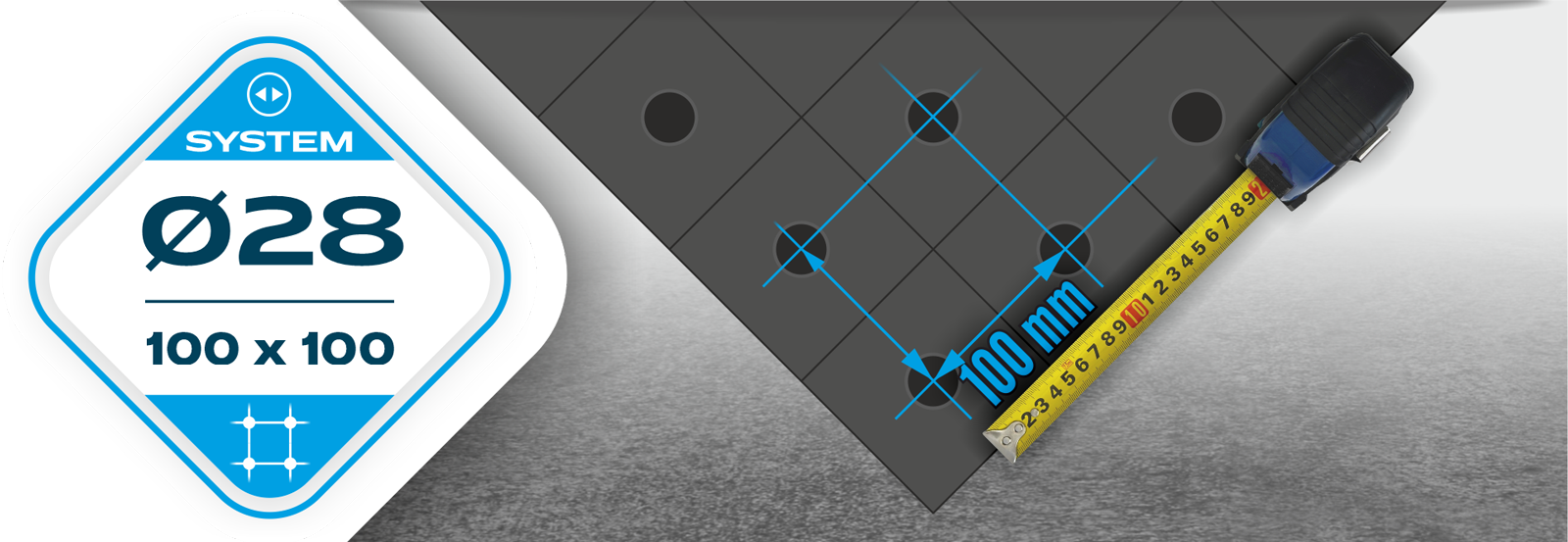

Sistema fori da 28 mm su griglia 100x100mm

I tavoli per saldatura SteelMax sono tutti dotati di fori da 28 mm predisposti in una griglia 100 x 100 mm.

Questo è il sistema più versatile, ideale per strutture saldate pesanti ed ingombranti. Il foro da 28 mm permette infatti il posizionamento di elementi di bloccaggio più performanti in modo da avere un fissaggio solido anche su componenti di grandi dimensioni. Questo sistema è versatile e funzionerà bene per qualsiasi tipo di lavoro di saldatura.

I fori sono fresati e smussati in modo da facilitare il posizionamento preciso della struttura e il montaggio degli utensili di serraggio. Questo si traduce in una maggiore produttività e qualità del lavoro.

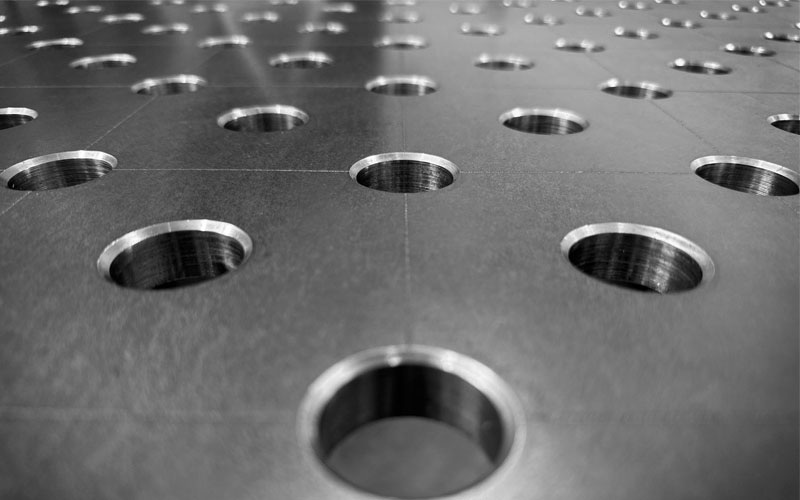

Dettaglio griglia fori tavolo saldatura SteelExpert GPPH
Dettaglio planarità tavolo per saldatura GPPH

Perfetta planarità per lavorazioni di massima qualità e precisione

Uno dei principali punti di forza dei tavoli di saldatura GPPH è la robusta e fitta nervatura del piano del tavolo. Questa svolge il delicato compito di rinforzare, fornire stabilità durante il lavoro e protegge dalle deformazioni.

Per questo i tavoli da saldatura GPPH sono in grado di mantenere la loro perfetta geometria per un lungo periodo di tempo, indipendentemente dall'intensità del lavoro e dai carichi.

L'utilizzo di tali nervature è inoltre fondamentale per ottenere una superficie di lavoro perfettamente piana. Una tolleranza di planarità di soli ±0,5 mm sull'intera dimensione del piano del tavolo conferma l'eccellente lavorazione e l'attenzione ai dettagli.

misurazione planarità longitudinale tavolo saldatura GPPH
misurazione planarità trasversale tavolo saldatura GPPH

Nelle due immagini viene mostrata la misurazione della precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin misurando il piano sia trasversale che longitudinale, quella più critica.

La tolleranza dell'inclinazione sulla parete laterale dalla parte superiore a quella inferiore è di 0.3°

Dati Tecnici

Serie prodotto SteelMax
Dimensione tavolo da lavoro 150 x 100 cm
N° Trestle 2
Dimensione Trestle 100 x 20 x 20 cm - 100 x 40 x 20 cm
Altezza spalle laterali 200 mm
Diametro fori 28 mm
Spessore piano 15 mm
Griglia 100 x 100 mm
Altezza piano 350 - 870 mm

La gamma GPPH per la saldatura professionale

Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e morsetti tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.

Scegliere un piano per saldare forato ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.
