EliBlok filetti riportati 3/8-20 standard BSF (25pz)

EliBlok filetti riportati 3/8-20 standard BSF (25pz)
-25%
EliBlok filetti riportati 3/8-20 standard BSF (25pz)
Homberger
Listino17,00€
Risparmio- 25%
Prezzo12,75€

15,56€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: EK0150380375
  • Prodotto da: Homberger
  • Peso spedizione: 1.4kg.
  • Categoria: Filetti Riportati Elicoidali

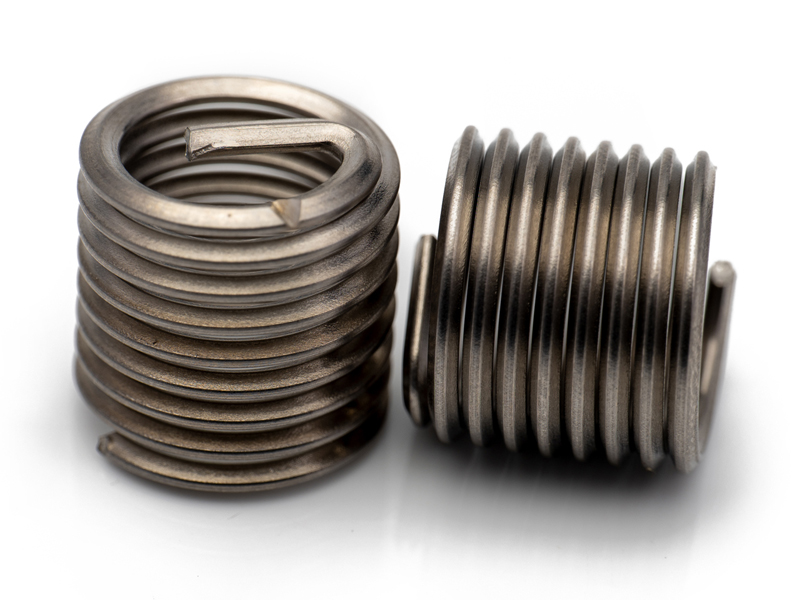

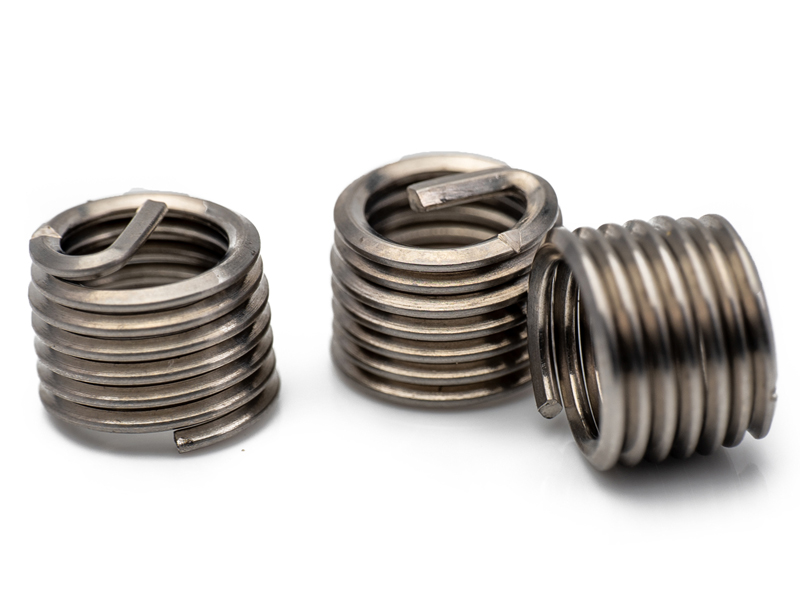

Filetto riportato standard EliBlok 3/8-20 (9,52 x 1,270 mm) con filettatura britannica BSF in acciaio inossidabile X10 Cr Ni 18-8. Soluzione ideale per rinforzare la filettatura su materiali teneri o per la riparazione di filettature spanate o molto rovinate.

Filettatura BSF (British Standard Fine)

Indicato per materiali morbidi

Resistenza alle sollecitazioni termico, corrosive e meccaniche

Recupero di filettature logorate o strappate

Utilizzato su tutti i settori industriali

Crea filettature di elevata robustezza

Elevata resistenza all'usura

Realizzato in acciaio inossidabile X10 Cr Ni 18-8

Resistenza alla trazione di 1400 N / mm2

Utilizzati in tutti i settori industriali, dall'automobilistica, all'aerospaziale fino ad arrivare alla meccanica, i filetti riportati EliBlok standard sono l'elemento fondamentale che consente di raggiungere la massima tenuta negli assemblaggi di alta qualità.

Sono ricavati da un filo metallico con sezione a rombo che genera due filettature concentriche, una interna ed una esterna che permettono una di accogliere una vite con la massima precisione, l'altra di essere accolta in un foro opportunamente filettato.

Entrando nel foro subisce una deformazione elastica che gli permette di aderire stabilmente alla parete ricevente impedendone la fuoriuscita in qualsiasi condizione a cui può essere sottoposto.

Oltre alla realizzazione di nuovi filetti, EliBlok consente di recuperare le filettature che, causa intenso utilizzo, passaggio del tempo, si sono logorate, strappate o sono state sbagliate in fase di produzione. Il filetto EliBlok riporta la filettatura alla dimensione iniziale, mantenendo le dimensioni del foro preesistente.

Settore di utilizzo

  • Industria automobilistica
  • Industria aerospaziale
  • Elettronica,
  • Meccanica
  • Plastica
  • Macchine e attrezzature
Utilizzo filetto riportato EliBlok - prima

Filettatura danneggiata

Utilizzo filetto riportato EliBlok - dopo

Filettatura riparata

Quando utilizzare i filetti riportati?

Rinforzo della maschiatura

Una filettatura realizzata su materiali teneri come allumino e ghisa quando sottoposta a frequenti avvitamenti o a causa di serraggi troppo pesanti tende a logorarsi rapidamente. EliBlok consente di avere filettature robuste anche nei materiali più delicati.

Manutenzione e riparazione filettature

Il filetto EliBlok consente di riportare le filettature che nel tempo si sono logorate, strappate o che sono addirittura state sbagliate in produzione alla dimensione iniziale. Questa operazione avviene mantenendo le dimensioni del foro preesistente.

Fissaggi sottoposti a smontaggi frequenti

Nel caso si abbia a che fare con filetti che saranno sottoposti a smontaggi frequenti è buona norma assicurarsi che questo sia in grado di sopportare tali sollecitazioni. EliBlok consente di rafforzare le maschiature di cui diventa l'effettivo rivestimento.

Creazione di filettature ad alta resistenza

Con una resistenza alla trazione di circa 1400 N/mm2, consente di realizzare filettature resistenti all'usura, alla corrosione e al grippaggio. Offre inoltre una elevata resistenza alle alte temperature fino a punte di 425° C e in continuo di 325° C.

Schema tecnico filetto riportato EliBlok

Filetto riportato 3/8-20 BSF standard è disponibile online in diverse misure:

Codice Foratura - A Diametro esterno min. - B Lunghezza filetto Filetto montato Profondità min. foratura - E Filetto allo stato libero
Ø foro Tolleranza min/max x d mm Lunghezza utile - C Lunghezza nominale - D Ø est. min/max - F N° di spire - G
EK0150380375 9,9 mm 9,78 / 9,96 mm 11,02 mm 1d 9,5 mm 8,3 mm 9,5 mm 15,2 mm 11,6 / 12,1 mm 5,6
EK0150380562 1,5d 14,3 mm 13,0 mm 14,3 mm 20,0 mm 9,0
EK0150380750 2d 19,1 mm 17,8 mm 19,1 mm 24,8 mm 12,4
EK0150380937 2,5d 23,8 mm 22,5 mm 23,8 mm 29,5 mm 15,8
EK0150381125 3d 28,6 mm 27,3 mm 28,6 mm 34,3 mm 19,2
