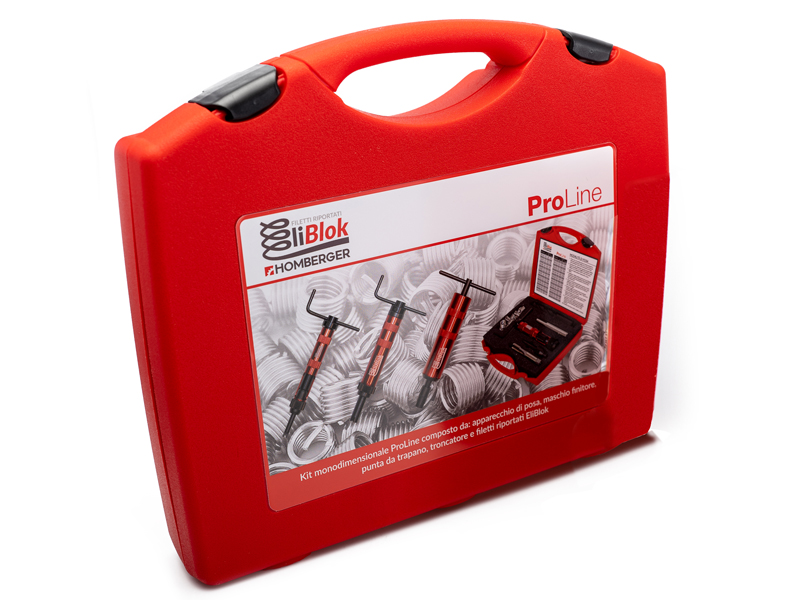

Kit riparazione filetti metrici a passo fine EliBlok ProLine, M8-M24

-25%

Listino72,00€

Risparmio- 25%

Prezzo54,00€

65,88€ iva inclusa

Misura

Qtà :

Disponibile
Spedizione GRATUITA da 200€
Modello: EK1108100012
Prodotto da: Homberger
Peso spedizione: 1kg.
Categoria: Filetti Riportati Elicoidali

Descrizione prodotto

Kit di riparazione monodimensionale EliBlok ProLine tipo Helicoil® per filetti riportati metrici a passo fine. Soluzione ideale per tecnici di manutenzione che si occupano con frequenza di rinforzare o riparare filettature spanate o molto rovinate.

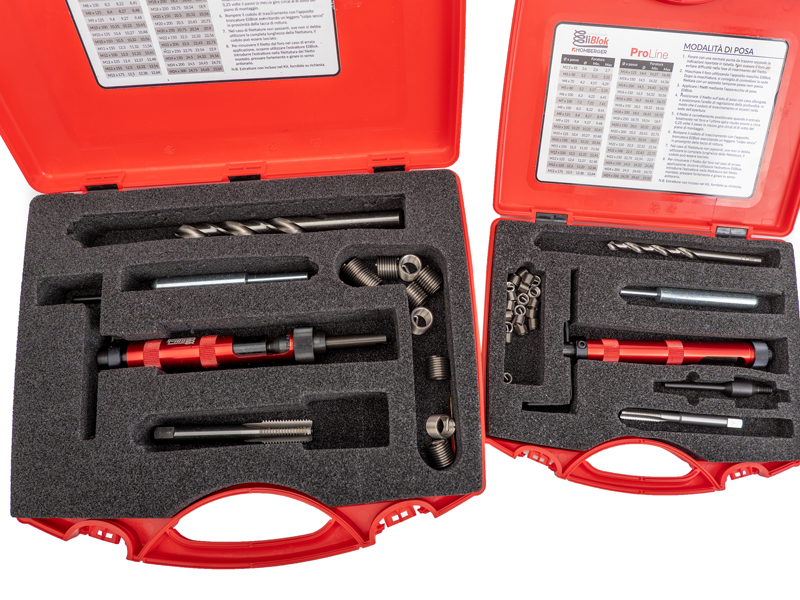

Che cosa comprende il Kit?

Dotazione apparecchio posa per filetti riportati EliBlok

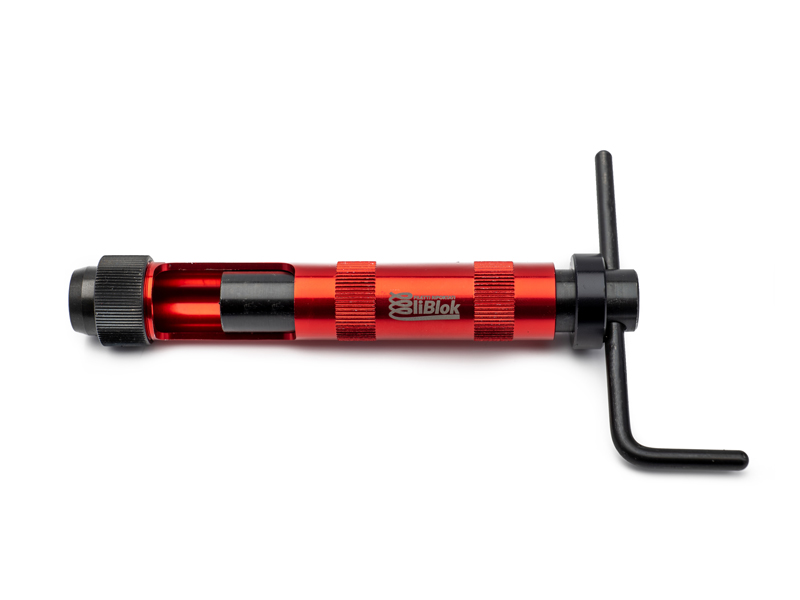

Apparecchio di posa ProLine

L'apparecchio di posa manuale con naso filettato consente di installare il filetto riportato EliBlok sia in applicazioni in cui è richiesta la massima precisione che in zone difficili dove non è possibile l'uso dell'altra mano per trattenere il filetto.

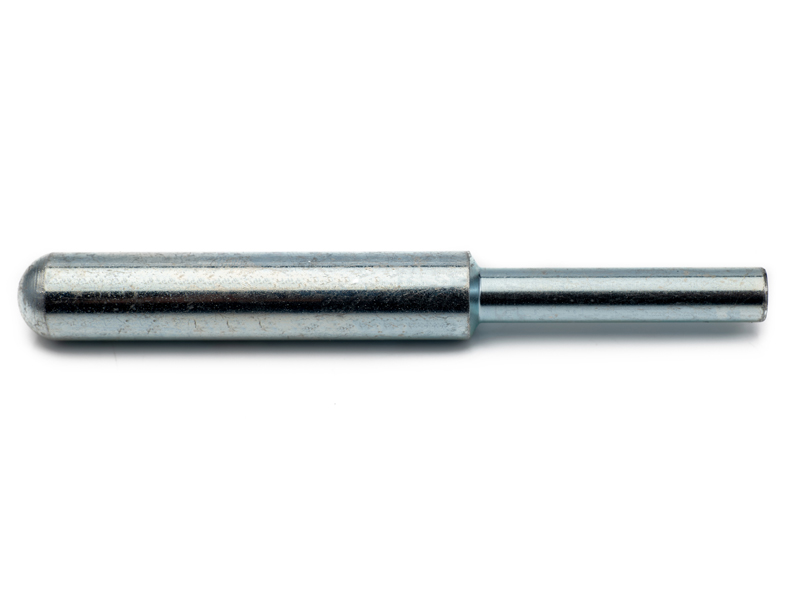

Troncatore

Una volta inserito il filetto, il troncatore viene utilizzato per rompere il codolo e lasciare libero il passaggio della vite. Basterà appoggiare il troncatore sulla tacca di rottura del codolo ed esercitare un leggero ma secco colpo di martello sulla testa.

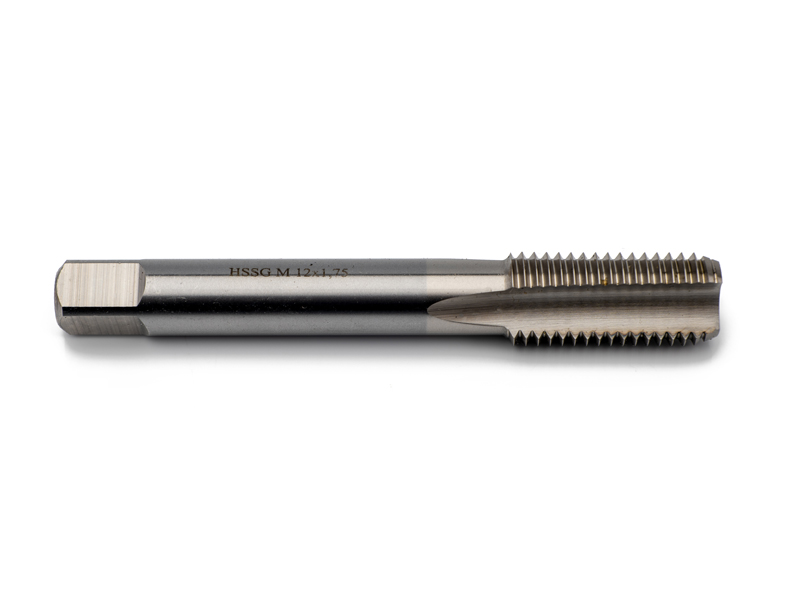

Maschio finitore

I maschi EliBlok sono maschi speciali per filetti riportati realizzati in acciaio rapido utilizzati e possono essere utilizzati sia a mano che a macchina per fori passanti e ciechi. Inbocco su 2 filetti.

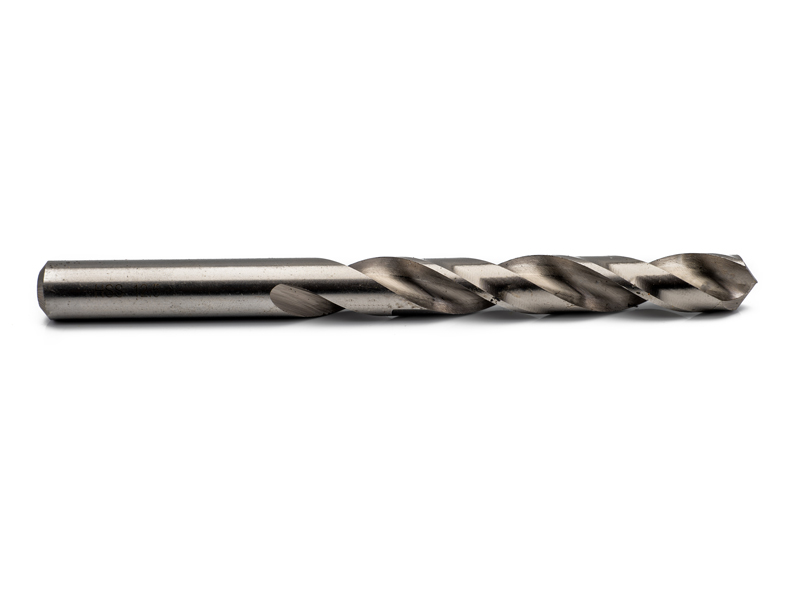

Punta da trapano

Punta da trapano utilizzata per la realizzazione del preforo. Le dimensioni del diametro e la profondità di foratura sono riportate nella tabella presente all'interno del coperchio della valigetta.

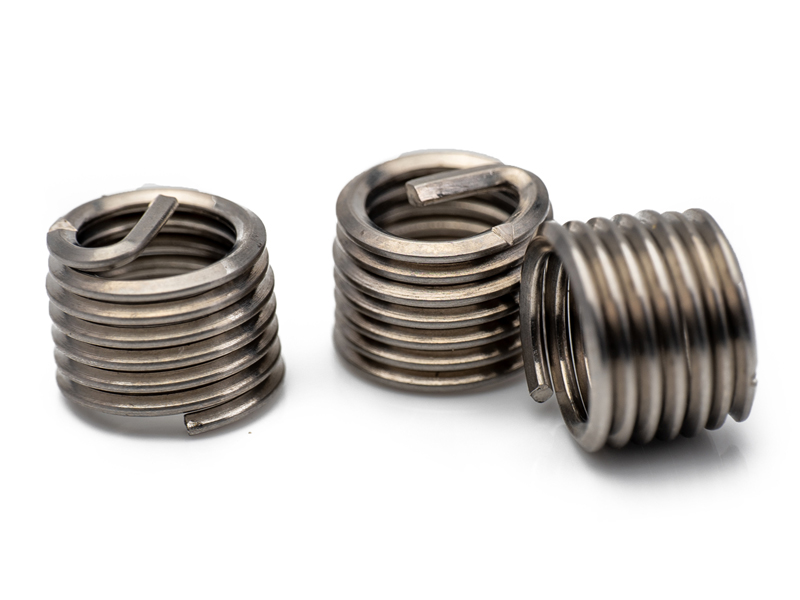

Filetti riportati Eliblok

A seconda del modello, all'interno del kit sono presenti da 10 a 20 filetti riportati standard Eliblok con filettatura metrica a passo fine e lunghezza 1.5D.

Filettatura metrica ISO a passo fine

Indicato per materiali morbidi

Resistenza alle sollecitazioni termico, corrosive e meccaniche

Recupero di filettature logorate o strappate

Utilizzato su tutti i settori industriali

Kit monodimensionale

Crea filettature di elevata robustezza

Elevata resistenza all'usura

Realizzato in acciaio inossidabile X10 Cr Ni 18-8

Resistenza alla trazione di 1400 N / mm2

Utilizzati in tutti i settori industriali, dall'automobilistica, all'aerospaziale fino ad arrivare alla meccanica, i filetti riportati EliBlok standard sono l'elemento fondamentale che consente di raggiungere la massima tenuta negli assemblaggi di alta qualità.

Sono ricavati da un filo metallico con sezione a rombo che genera due filettature concentriche, una interna ed una esterna che permettono una di accogliere una vite con la massima precisione, l'altra di essere accolta in un foro opportunamente filettato.

Entrando nel foro subisce una deformazione elastica che gli permette di aderire stabilmente alla parete ricevente impedendone la fuoriuscita in qualsiasi condizione a cui può essere sottoposto.

Oltre alla realizzazione di nuovi filetti, EliBlok consente di recuperare le filettature che, causa intenso utilizzo, passaggio del tempo, si sono logorate, strappate o sono state sbagliate in fase di produzione. Il filetto EliBlok riporta la filettatura alla dimensione iniziale, mantenendo le dimensioni del foro preesistente.

Settore di utilizzo

Industria automobilistica
Industria aerospaziale
Elettronica,
Meccanica
Plastica
Macchine e attrezzature

Utilizzo filetto riportato EliBlok - prima

Filettatura danneggiata

Utilizzo filetto riportato EliBlok - dopo

Filettatura riparata

Quando utilizzare i filetti riportati?

Rinforzo della maschiatura

Una filettatura realizzata su materiali teneri come allumino e ghisa quando sottoposta a frequenti avvitamenti o a causa di serraggi troppo pesanti tende a logorarsi rapidamente. EliBlok consente di avere filettature robuste anche nei materiali più delicati.

Manutenzione e riparazione filettature

Il filetto EliBlok consente di riportare le filettature che nel tempo si sono logorate, strappate o che sono addirittura state sbagliate in produzione alla dimensione iniziale. Questa operazione avviene mantenendo le dimensioni del foro preesistente.

Fissaggi sottoposti a smontaggi frequenti

Nel caso si abbia a che fare con filetti che saranno sottoposti a smontaggi frequenti è buona norma assicurarsi che questo sia in grado di sopportare tali sollecitazioni. EliBlok consente di rafforzare le maschiature di cui diventa l'effettivo rivestimento.

Creazione di filettature ad alta resistenza

Con una resistenza alla trazione di circa 1400 N/mm2, consente di realizzare filettature resistenti all'usura, alla corrosione e al grippaggio. Offre inoltre una elevata resistenza alle alte temperature fino a punte di 425° C e in continuo di 325° C.

Schema tecnico filetto riportato EliBlok

Il Kit ProLine è disponibile online per filetti di diverse misure:

Codice	Diametro x passo	Diametro foro - A	Tolleranza foro min/max	Lunghezza filetto	Lunghezza utile - C	Lunghezza nom. - D	Profondità min. foratura - E	Diametro stato libero min/max - F
EK1108100012	M8x100	8,3 mm	8,22 / 8,41 mm	1.5d - 12,0 mm	11,0 mm	12,0 mm	17,0 mm	9,85 / 10,1 mm
EK1110100015	M10x100	10,25 mm	10,22 / 10,41 mm	1.5d - 15,0 mm	14,0 mm	15,0 mm	20,0 mm	12,1 / 12,5 mm
EK1110125015	M10x125	10,4 mm	10,27 / 10,48 mm	1.5d - 15,0 mm	13,8 mm	15,0 mm	21,2 mm	12,1 / 12,5 mm
EK1112100018	M12x100	12,3 mm	12,22 / 12,41 mm	1.5d - 18,0 mm	17,0 mm	18,0 mm	23,2 mm	14,3 / 14,8 mm
EK1112125018	M12x125	12,4 mm	12,27 / 12,48 mm	1.5d - 18,0 mm	16,8 mm	18,0 mm	24,2 mm	14,4 / 14,8 mm
EK1112150018	M12x150	12,5 mm	12,32 / 12,56 mm	1.5d - 18,0 mm	16,5 mm	18,0 mm	25,3 mm	14,4 / 14,8 mm
EK1114125021	M14x125	14,4 mm	14,27 / 14,48 mm	1.5d - 21,0 mm	19,8 mm	21,0 mm	27,2 mm	16,8 / 17,7 mm
EK1114150021	M14x150	14,5 mm	14,32 / 14,56 mm	1.5d - 21,0 mm	19,5 mm	21,0 mm	28,3 mm	16,8 / 17,7 mm
EK1116150024	M16x150	16,5 mm	16,32 / 16,56 mm	1.5d - 24,0 mm	22,5 mm	24,0 mm	31,3 mm	19,0 / 19,9 mm
EK1118150027	M18x150	18,5 mm	18,32 / 18,56 mm	1.5d - 27,0 mm	25,5 mm	27,0 mm	34,3 mm	21,5 / 22,0 mm
EK1118200027	M18x200	18,5 mm	18,43 / 18,73 mm	1.5d - 27,0 mm	25,0 mm	27,0 mm	36,3 mm	21,5 / 22,0 mm
EK1120150030	M20x150	20,5 mm	20,32 / 20,56 mm	1.5d - 30,0 mm	28,5 mm	30,0 mm	37,3 mm	23,7 / 24,2 mm
EK1120200030	M20x200	20,5 mm	20,43 / 20,73 mm	1.5d - 30,0 mm	28,0 mm	30,0 mm	39,3 mm	23,7 / 24,2 mm
EK1122150033	M22x150	22,5 mm	22,32 / 22,56 mm	1.5d - 33,0 mm	31,5 mm	33,0 mm	40,3 mm	26,3 / 26,8 mm
EK1122200033	M22x200	22,5 mm	22,43 / 22,73 mm	1.5d - 33,0 mm	31,0 mm	33,0 mm	42,3 mm	26,3 / 26,8 mm
EK1124150036	M24x150	24,5 mm	24,32 / 24,56 mm	1.5d - 36,0 mm	34,5 mm	36,0 mm	43,3 mm	28,6 / 29,1 mm
EK1124200036	M24x200	24,5 mm	24,43 / 24,73 mm	1.5d - 36,0 mm	34,0 mm	36,0 mm	45,3 mm	28,6 / 29,1 mm
