Chiocciola in acciaio automatico madrevite quadra preforata MAQF

Chiocciola in acciaio automatico madrevite quadra preforata MAQF
Listino16,50€
Risparmio- 10%
Black Friday14,85€

18,12€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: MAQF12031D
  • Peso spedizione: 0.1kg.
  • Categoria: Chiocciole per viti senza fine

Madreviti in acciaio automatico con filettatura Trapezoidale per viti senza fine.
Materia prima Acciaio automatico 11SMnPb37 1.0737 - Principi di filetto 1 - Tolleranze boccola A h11 - L +/- 0,1 mm.
La filettatura è ottenuta per asportazione di truciolo, con speciale processo a garanzia dell'assenza di "vibrazione" sul filetto e con smussatura degli spigoli dei filetti. Raccomandate per azioni di regolazione manuale e serraggio.

(*)= Le viti di fissaggio TCCE speciali sono incluse nel prezzo.

All'interno del nostro sito potete trovare diverse misure per ogni genere di utilizzo. Selezionate dal menu a tendina la misura che preferite facendo riferimento a
LH = verso sinistra.

Impieghi

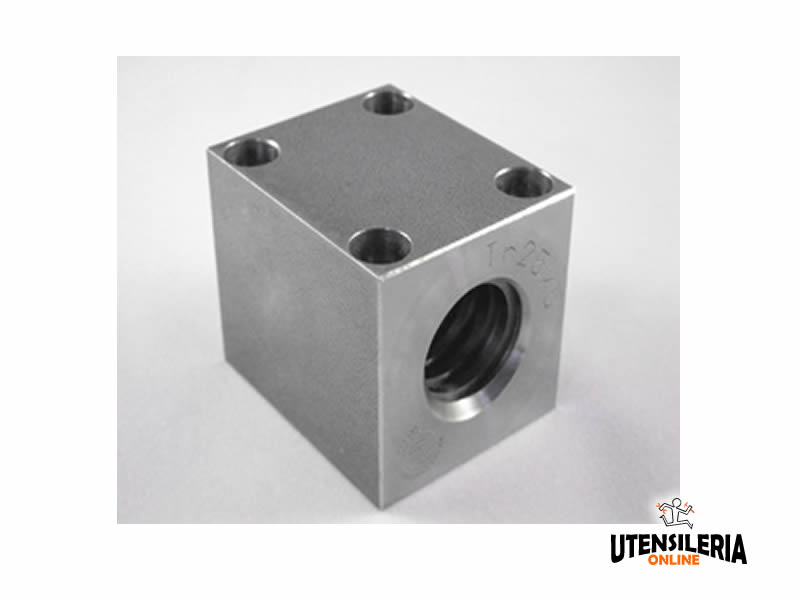

Madreviti di forma quadra parallelepipeda. Lunghezza della parte filettata dimensionata per azioni di serraggio. La gamma MAQF presenta una preforatura per viti di fissaggio di tipo TCCE.

Caratteristiche materia prima

Acciaio automatico 11SMnPb37 1.0737. Acciaio a basso contenuto di carbonio, con S e Pb. Il contenuto di Pb resta largamente entro i limiti massimi previsti dalla normativa sulla limitazione delle sostanze pericolose presenti in apparecchiature elettriche ed elettroniche. Acciaio saldabile a filo (MIG-MAG) e ad elettrodo.

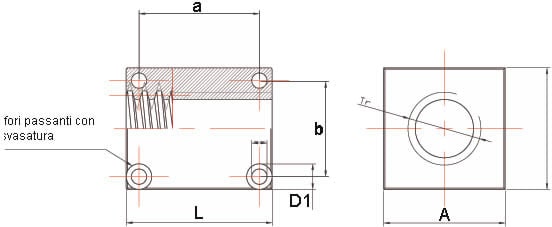

Dati tecnici Madrevite in acciaio quadra MAQF

MISURE DISPONIBILI

Codice articolo Filetto Verso A mm L mm a mm b mm D1 viti TCCE 8.8 Massa gr Superficie di supporto in mm² Rendimento dinamico
MAQF12031D Tr12x03 dx 25 30 20 17 M4 107 494.8 0.34
MAQF12031S Tr12x03 LH sx 25 30 20 17 M4 107 494.8 0.34
MAQF14041D Tr14x04 dx 30 35 24 20 M5 181 659.73 0.35
MAQF14041S Tr14X04 LH sx 30 35 24 20 M5 181 659.73 0.35
MAQF16041D Tr16x04 dx 35 40 26 24 M6 280 769.69 0.32
MAQF16041S Tr16x04 LH sx 35 40 26 24 M6 280 769.69 0.32
MAQF18041D Tr18x04 dx 35 40 26 24 M6 267 1005.31 0.32
MAQF18041S Tr18x04 LH sx 35 40 26 24 M6 267 1005.31 0.32
MAQF20041D Tr20x04 dx 40 50 38 28 M6 465 1413.72 0.25
MAQF20041S Tr20x04 LH sx 40 50 38 28 M6 465 1413.72 0.25
MAQF22051D Tr22x05 dx 40 50 38 29 M6 443 1531.53 0.28
MAQF22051S Tr22x05 LH sx 40 50 38 29 M6 443 1531.53 0.28
MAQF25051D Tr25x05 dx 45 55 40 33 M6 620 1943.86 0.26
MAQF25051S Tr25x05 LH sx 45 55 40 33 M6 620 1943.86 0.26
MAQF28051D Tr28x05 dx 45 55 40 34 M6 572 2203.04 0.25
MAQF28051S Tr28x05 LH sx 45 55 40 34 M6 572 2203.04 0.25
MAQF30061D Tr30x06 dx 50 60 49 38 M6 817 2544.69 0.26
MAQF30061S Tr30x06 LH sx 50 60 49 38 M6 817 2544.69 0.26
MAQF35061D Tr35x06 dx 60 75 56 45 M8 1476 3769.91 0.22
MAQF35061S Tr35x06 LH sx 60 75 56 45 M8 1476 3769.91 0.22
MAQF40071D Tr40x07 dx 60 75 55 49 M8* 1344 4300.05 0.24
MAQF40071S Tr40x07 LH sx 60 75 55 49 M8* 1344 4300.05 0.24
MAQF45081D Tr45x08 dx 70 90 70 56 M8 2315 5796.24 0.24
MAQF45081S Tr45x08 LH sx 70 90 70 56 M8 2315 5796.24 0.24
MAQF50081D Tr50x08 dx 70 90 70 59 M8* 2055 6503.1 0.24
MAQF50081S Tr50x08 LH sx 70 90 70 59 M8* 2055 6503.1 0.24
MAQF55091D Tr55x09 dx 80 100 80 65 M8 3150 7932.52 0.23
MAQF60091D Tr60x09 dx 80 100 80 69 M8* 2845 8717.92 0.23
MAQF70101D Tr70x10 dx 100 120 100 85 M8 5830 12252.2 0.22
