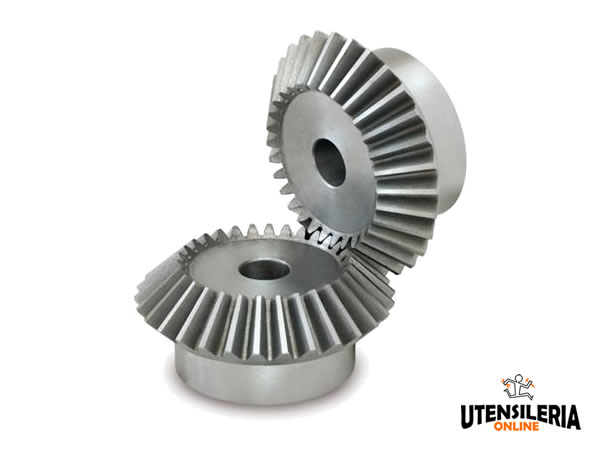

Coppia conica modulo 3 Z25/25 rapporto 1/1 tipo A UNI 6588

Coppia conica ad assi normali, tipo A con angolo di pressione 20° per rinviare il moto in modo angolare; rapporto di rinvio 1:1 UNI 6588. Il materiale utilizzato per la costruzione di questa famiglia di ingranaggi è l'acciaio C45 E secondo le normative UNI EN 10083-1.

COPPIA CONICA M3 (Z25/25)

DETTAGLI TECNICI:

Guida alla scelta delle coppie coniche

Si utilizza convenzionalmente il modulo per identificare tale tipologie di ingranaggi ed esprime il valore del rapporto fra il passo della dentatura ed il valore di pi greco. A seconda quindi del passo si farà riferimento a valori di modulo diversi. Qui di seguito è riportata la tabella di conversione.
