Macchina ottica manuale 3D 300x300x200 mm LA100300T versione Standard

0,00€ iva inclusa

Prezzo a richiesta

Modello: LA100300T
Peso spedizione: 97kg.
Categoria: Macchine di misura

Descrizione prodotto

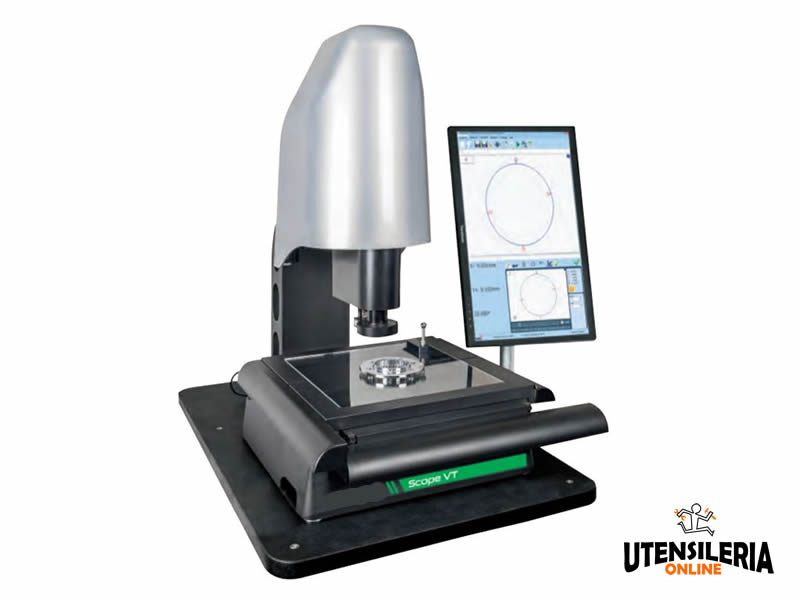

LA10300T è una macchina ottica manuale per il controllo tridimensionale di pezzi e utensili.

Questa macchina, indicata nelle linee produttive e nelle officine, permette di ridurre al minimo i tempi di controllo fornendo accurate coordinate 3D e un'elevata qualità di dati.

Caratteristiche e Vantaggi:

Telecamera in alta risoluzione per la massima precisione
Luce episcopia a 64 LED integrati totalmente programmabili e attivabili a settore per la perfetta illuminazione del campione in fase di ispezione
Luce diascopica (illuminazione del bordo) collimata (raggi luminosi paralleli) per misure di profili molto precise
Asse Z montato su guida scorrevole per aumentare la capacità di posizionamento
Tavola di lavoro con guide di scorrimento SKF a rulli per una lunga durata
Programmazione in auto apprendimento

Grazie al suo sistema avanzato di misura è possibile operare manualmente sugli assi X – Y – Z con un campo di misurazione 300x300x200 mm.

Per la misurazione dell'asse Z la messa fuoco è assistita.

La misurazione senza contatto avviene a mezzo obiettivo microzoom di altissima qualità con ottica parafocale e paracentrica ottenendo ingrandimenti fino a 200x.

Il programma di misura grafico è intuitivo rileva forme geometriche, linee, archi e punti in maniera facile e veloce, grazie al riconoscimento automatico dei bordi VED (Video Edge Detection).

Tutte le ispezioni sono registrate e replicabili con gli stessi parametri utilizzati sul primo pezzo.

I risultati possono essere visualizzati e stampati sia in versione grafica che numerica. Sono esportabili in formato Excel, PDF e in dxf. Il software, inoltre, può effettuare analisi SPC (Statistical Process Control) e calcolare i valori di CP e CPK.

DATI TECNICI

Campo di misura X - Y - Z	300x300x200 mm
Altezza utile di lavoro	240 mm
Precisione X-Y-Z con tastatore a contatto	2+L/100 μm
Risoluzione righe	0,0005 mm
Ingrandimento ottico con zoom manuale	da 30x a 200x
Peso	97 kg

Domande e risposte macchina di misurazione LA100300T

- È possibile misurare contemporaneamente due pezzi di ugale o di diversa tipologia sulla base del range 300x300mm?

Sì, disponendo a matrice rettangolare più pezzi sul piano di vetro mantenendo una spaziatura e posizionamento righe/colonne costante e fissa.

- Qual‘è la velocità d'esecuzione delle misurazioni? Vi sono due velocità sulla base della precisione di misura?

La velocità di misurazione della LA100300T è di circa 200mm/s ed esiste solo una velocità

- Le quote verificate e le relative immagini della zona controllata, in quale formato e tipologia sono esportabili per creazione di report o analisi?È fattibile l'inserimento diretto del logo aziendale?

I report sono esportabili in formato PDF oppure Excel. E' possibile avere l'analisi statistica spc con Cp e Cpk delle misure. Per l'inserimento del logo basta avere il formato grafico jpg, bmp...

- Si può interfacciare con un programma Autocad (file Dwg) in modo rapido ?

Non ci si può interfacciare ad autocad o programmi esterni, ma si può esportare ed importare il file DXF del progetto

- Dispone di porta/porte USB per il prelievo delle immagini/dati/misurazioni?

Sì, il controllo della macchina è tramite un PC modificato con sistema operativo Windows 10 e sono disponibili almeno 2 USB 2.0

La macchina di misurazione ottica LA100300T può essere configurata in base alle tue esigenze.

Il prezzo non include il costo dell'installazione e il corso per l'utilizzo.

Lo staff di UtensileriaOnline è a tua completa disposizione per maggiori informazioni.
