GPPH
Prezzo8.495,00€

10.363,90€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: GPPHPLUSX002
  • Prodotto da: GPPH
  • Peso spedizione: 870kg.
  • Categoria: Tavoli Idraulici

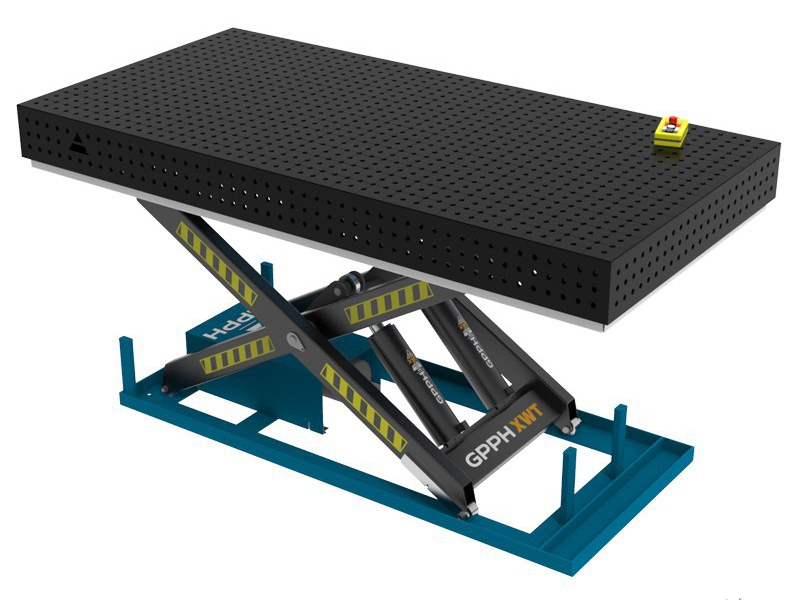

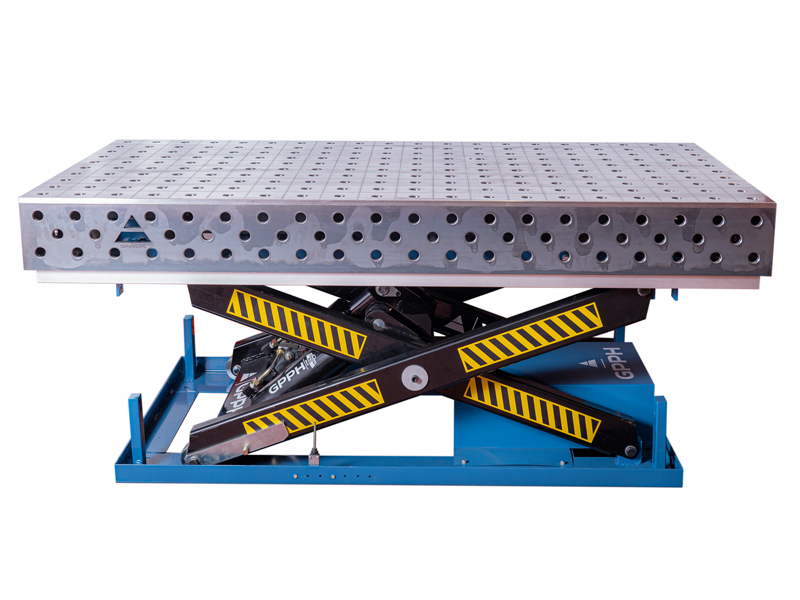

Tavolo da saldatura linea XWT SteelPlus 2.400 x 1.200 mm con sistema di fori 16mm disposti in griglia 50 x 50 mm, in versione con sistema di sollevamento idraulico. Capacità di carico di 3.400 Kg

Ampiamente utilizzato nelle officine e nel settore della carpenteria metallica, i tavoli della linea SteelPlus sono caratterizzati da un piano di lavoro da 12 mm e fori da 16 mm predisposti su griglia 50 x 50 mm. Queste caratteristiche li rendono ideali per lavorazioni con carichi leggeri e poco ingombranti.

Questi, oltre a semplificata la produzione di singoli artefatti, velocizzano la realizzazione di prototipi e pezzi in serie andando a diminuire sensibilmente i tempi di set-up ed il tasso di errore.

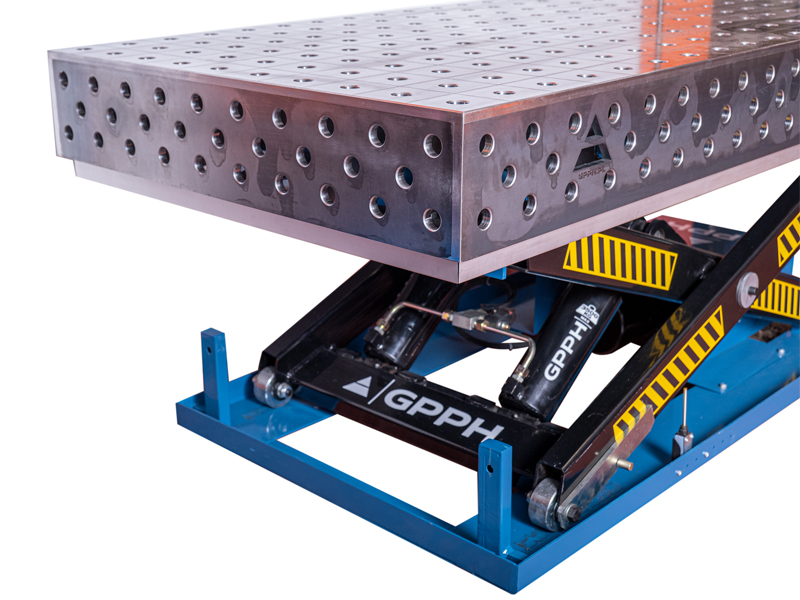

In questa nuovissima versione il banco SteelPlus di GPPH è stato dotato di sistema di sollevamento idraulico che consente un regolazione da 530 a 1.550 mm di altezza.

Questa soluzione offre un elevata flessibilità sia per il carico/scarico dei pezzi sia durante la saldatura facilitando l'accesso alla parte superiore del manufatto, specialmente in composizioni ingombranti che sviluppano principalmente in verticale.

L'altezza può essere facilmente regolata tramite il telecomando. Il sistema di stop di emergenza è posizionato al di sotto delle spalle laterali del tavolo lungo tutto il perimetro, basterà premere il profilo in alluminio per arrestare immediatamente il movimento del tavolo.

Dettaglio tavolo da saldatura GPPH linea SteelPlus elevatore

Vantaggi & Caratteristiche

Perfetta planarità del tavolo [+/- 0,5mm]

Spessore piano 12 mm

Costruzione stabile in acciaio S355J2+N

Nervature di rinforzo saldate

Fori diametro ø 16 mm disposti in griglia 50 x 50 mm

Sollevamento idraulico da 480 a 1.550 mm

Tempo di sollevamento del carico in 45/55 secondi

Scala incisa in griglia da 100x100mm sia sul piano che nella spalla laterale

Blocco di sicurezza lungo tutto il perimetro

Massima qualità nelle lavorazioni

Classe di protezione IP54

Alimentato da un potente motore trifase da 2.2 kW

Tolleranza dell'inclinazione tra parete laterale e superiore/inferiore è di 0.3°

Dati tecnici XWT SteelPlus Elevatore 2.400x1.200 mm

Portata 3.400 Kg
Diametro fori 16 mm
Griglia fori 50 x 50 mm
Spalle laterali 200 mm
Spessore piano 12 mm
Dimensione della base 1.863 x 890 mm
Altezza regolabile piano 550 - 1.550 mm
Tempo di sollevamento del carico 45 - 55 secondi
Potenza motore 2.2 kW - 400V
Planarità +/- 0,5 mm

Perfetta planarità con un margine di solo +/- 0,5mm

misurazione planarità longitudinale tavolo saldatura GPPH
misurazione planarità trasversale tavolo saldatura GPPH

Nelle due immagini viene mostrata la misurazione della precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin misurando il piano sia trasversale che longitudinale, quella più critica.

Sistema fori da 16 mm su griglia 50x50mm

Dettaglio griglia fori tavolo saldatura SteelPlus GPPH

I tavoli per saldatura SteelPlus sono tutti dotati di fori da 16 mm predisposti in una griglia 50 x 50 mm.

Questo sistema risulta perfetto per lavori più leggeri e precisi, nonché per strutture più piccole. È molto popolare in tutte quelle lavorazioni dove il bloccaggio preciso degli utensili è essenziale per ottenere risultati di saldatura eccellenti.

L'elevato numero di fori dato dalla foratura 50 x 50 mm assicura una grande flessibilità di posizionamento degli elementi di bloccaggio, fondamentale nelle composizioni più complesse ed intricate.

I fori sono fresati e smussati in modo da facilitare il posizionamento della struttura, il montaggio degli utensili di serraggio e impedire infortuni del saldatore. Questo si traduce in una maggiore produttività e qualità del lavoro.

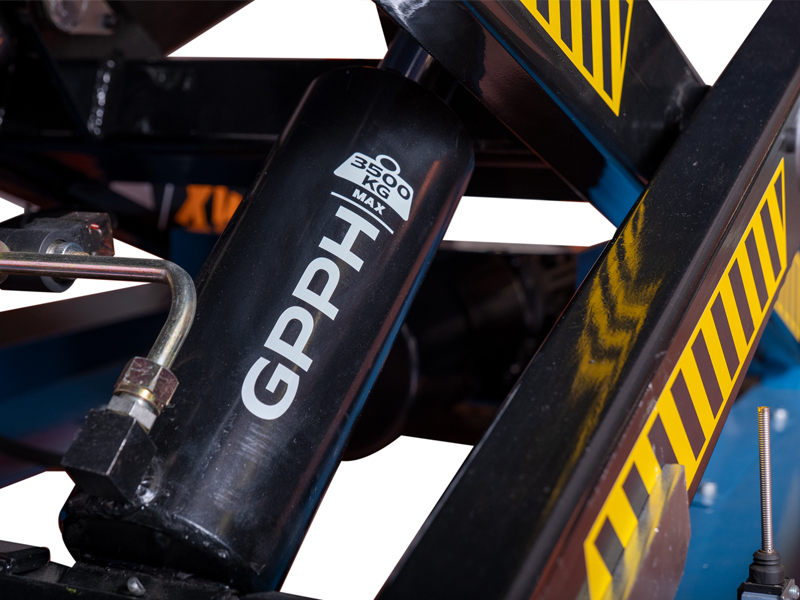

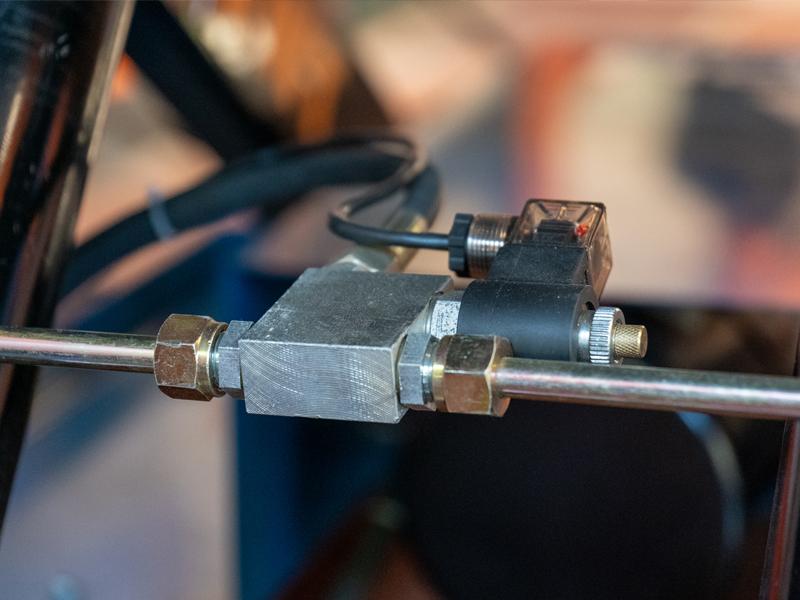

Sistema di sollevamento idraulico

Con un'alimentazione di 400 V e una rotazione di 1.400 giri al minuto, i tavoli da saldatura SteelPlus possono sollevare e abbassare il piano del tavolo in modo rapido ed efficace in appena 45-55 secondi.

Il sollevatore è dotato di classe di protezione IP54, che garantisce un'efficace protezione contro la polvere e l'acqua, fondamentale negli ambienti difficili delle officine. Inoltre, la classe di isolamento F assicura un funzionamento sicuro e riduce al minimo il rischio di surriscaldamento dell'unità.

Il sollevatore dimostra non solo prestazioni elevate, ma anche durata e affidabilità per un lungo periodo di utilizzo. È un dispositivo indispensabile che consente di regolare il piano di saldatura in modo fluido e preciso.

Dettaglio sistema di sollevamento idraulico tavolo saldatura SteelPlus GPPH

Caratteristiche a Confronto

Indeciso su quale supporto per saldatura sia più adatto alle tue esigenze? Qui sotto troverai una tabella che mette a confronto le caratteristiche principali che contraddistinguono i supporti di saldatura GPPH.

SteelEco Idraulico SteelPlus Idraulico SteelMax Idraulico SteelExpert Idraulico
Perfetta planarità tavolo
Fori calibrati
Prodotto con lo standard ISO 2768-1
Tre griglie di fori sui 4 lati
Spessore piano 8 mm 12 mm 15 mm 25 mm
Diametro fori ø 16 mm ø 16 mm ø 28 mm ø 28 mm
Fori smussati / Fresati
Profilo gambe Idrauliche Idrauliche Idrauliche Idrauliche
Bordi piano di lavoro fresati
superficie tavolo saldatura SteelEco idraulico GPPH

Realizzato con attenzione al dettaglio e materiali di prima qualità

Realizzato con acciaio S355J2+N accuratamente selezionato, a seconda del lotto il piano di lavoro può essere in tonalità di blu o grigio scuro.

Questo non influisce in alcun modo sulla qualità o capacità strutturale del tavolo e al contrario viene mantenuto in questo modo per eliminare problemi dovuti a luminosità e conduttività.

Effettuando la decapatura per uniformare il tavolo renderebbe la superficie troppo luminosa il che provocherebbe al flash di saldatura di rimbalzare e rendere più difficile la lavorazione. Allo stesso modo, uniformare la superficie tramite vernici, ridurrebbe la conduttività elettrica.

Il tavolo è rivestito con una soluzione che lo protegge durante il trasporto ed il primo utilizzo. In seguito è consigliato l'utilizzo di agenti anti-adesivo per impedire l'adesione di schizzi di saldatura al tavolo.

La gamma GPPH per la saldatura professionale

Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e morsetti tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.

Scegliere un piano per saldare forato ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.

Gamma completa di accessori di fissaggio per banco da saldatura GPPH
