GPPH
Prezzo7.900,00€

9.638,00€ iva inclusa

Qtà :
+
-

  • Disponibile
  • Spedizione GRATUITA da 200€
  • Modello: GPPHPRO0003
  • Prodotto da: GPPH
  • Peso spedizione: 980kg.
  • Categoria: Tavoli Tradizionali

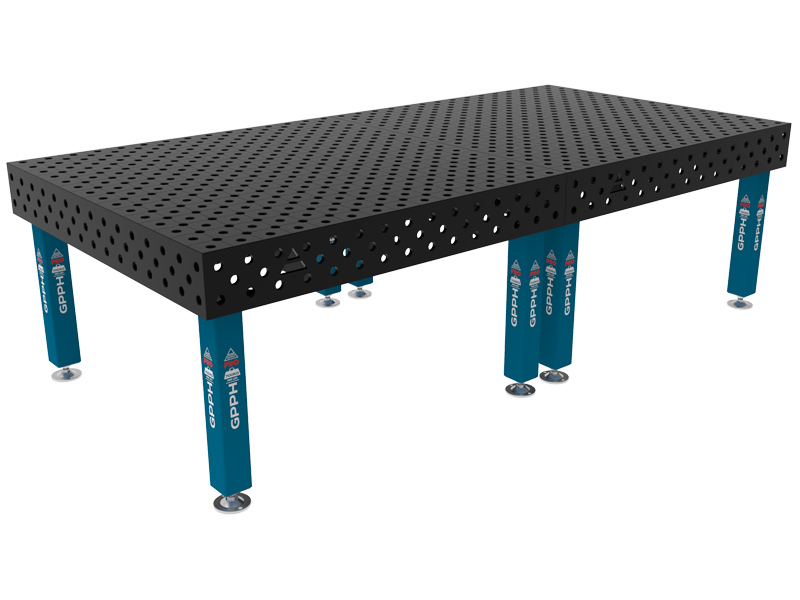

Tavolo da saldatura professionale linea SteelMax 3.000 x 1.480 mm con sistema di fori 28mm su griglia da 100x100mm con diagonali e carico massimo 5.600Kg (700Kg per gamba).

Il tavolo è composto da due tavoli 1500x1480mm accoppiati con bussole di centraggio.

I tavoli della linea SteelMax di GPPH si distinguono per la loro eccellente capacità di carico, risultando la scelta ideale per applicazioni professionali in cui precisione e durata sono fondamentali. Questi risultano perfetti sia per la saldatura manuale che per quella robotizzata, garantendo la realizzazione di strutture con la massima precisione, senza bisogno di correzioni.

Ampiamente utilizzato nelle officine e nel ramo dell'industria del metallo, inserire i tavoli da saldatura delle linea SteelMax all'interno dei propri processi produttivi ti consentirà di velocizzare la realizzazione di prototipi e pezzi in serie.

Una delle caratteristiche distintive dei tavoli da saldatura GPPH è il loro design modulare che consente di unire più tavoli tra di loro ed aumentare così l'area di lavoro. Questo ti permetterà di affrontare agevolmente anche lavorazioni estremamente complesse e di grandi dimensioni.

Oltre alla produzione semplificata di singoli prodotti, i tavoli per saldatura offrono il meglio nella produzione in serie andando a diminuire sensibilmente i tempi di set-up ed il tasso di errore.

Dettaglio tavolo da saldatura professionale GPPH SteelMax con ruote

Vantaggi & Caratteristiche

8 gambe in tubolare con spessore da 100x100mm

Spessore piano 15 mm

Costruzione stabile e massiccia in acciaio S355J2+N

Fori diametro ø 28 mm tagliati al laser pensati per un facile utilizzo degli accessori

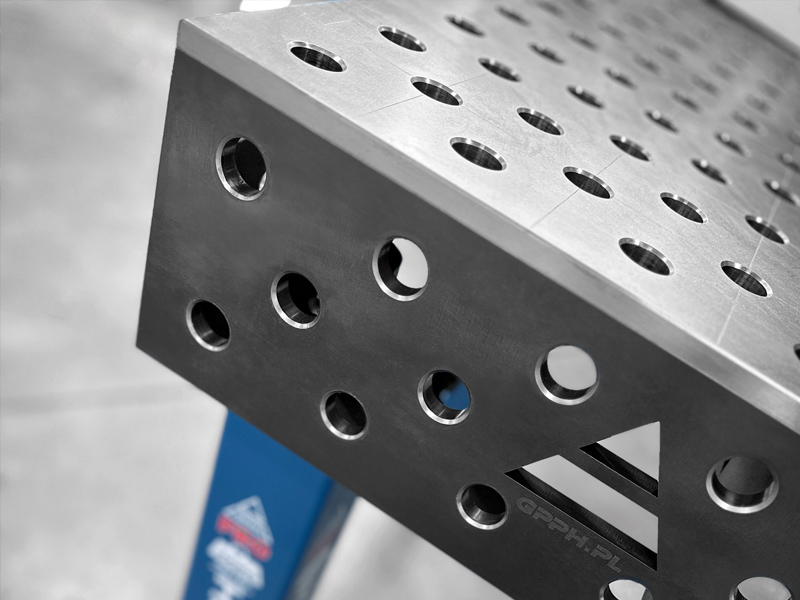

3 linee di fori nelle fasce laterali alte 200 mm

Scala incisa in griglia da 100x100mm con diagonali

Altezza regolabile del piano da 880-930mm

Rinforzi interni saldati per una maggiore stabilità

Massima qualità nelle lavorazioni

Tolleranza dell'inclinazione tra parete laterale e superiore/inferiore è di 0.3°

Dati tecnici SteelMax 3000 x 1480 mm

Spalle laterali 200 mm
Portata 5.600 Kg (700Kg per gamba)
N° Gambe 8
Profilo gambe 100 x 100 mm
Diametro fori 28 mm
Altezza regolabile piano 880 - 930 mm
Spessore piano 15 mm
Griglia 100 x 100 mm con diagonale

Perfetta planarità con un margine di solo +/- 0,5mm

misurazione planarità longitudinale tavolo saldatura GPPH
misurazione planarità trasversale tavolo saldatura GPPH

Nelle due immagini viene mostrata la misurazione della precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin misurando il piano sia trasversale che longitudinale, quella più critica.

Sistema fori da 28 mm su griglia 100x100mm con diagonale

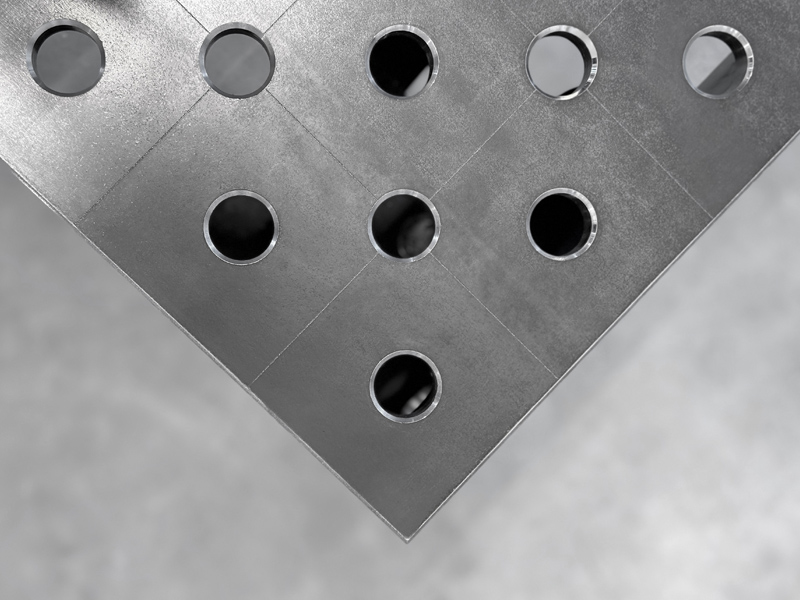

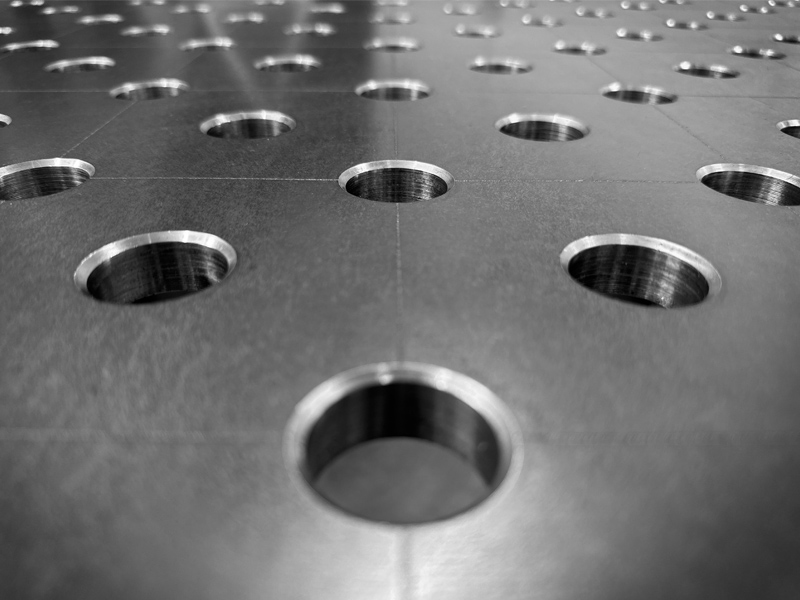

Dettaglio griglia fori tavolo saldatura SteelMax GPPH

I tavoli per saldatura SteelMax sono tutti dotati di fori da 28 mm predisposti in una griglia 100 x 100 mm con diagonale.

Questo è il sistema più versatile, ideale per strutture saldate pesanti ed ingombranti. Il foro da 28mm permette infatti il posizionamento di elementi di bloccaggio più performanti in modo da avere un fissaggio solido anche su componenti di grandi dimensioni. Questo sistema è versatile e funzionerà bene per qualsiasi tipo di lavoro di saldatura.

La presenza di fori aggiuntivi lungo le diagonali del grigliato offre una maggiore flessibilità e opzioni di fissaggio degli utensili. Una scelta eccellente per progetti complessi e per chi richiede esigenze diverse.

I fori sono fresati e smussati in modo da facilitare il posizionamento preciso della struttura e il montaggio degli utensili di serraggio. Questo si traduce in una maggiore produttività e qualità del lavoro.

Gambe con piedi per la massima stabilità

Nella serie di tavoli SteelMax le gambe sono costituite da un solido profilo 100 x 100 mm in modo da garantire la massima affidabilità e stabilità durante la saldatura e l'assemblaggio.

In questa versione le gambe sono dotate di piedini livellabili. Questa è un'ottima opzione per chi necessita di una postazione di lavoro fissa e stabile. Il piede fornisce una presa sicura sulla superficie d'appoggio, consentendoti di concentrarti sulla saldatura e sull'assemblaggio di precisione.

Ognuna delle 8 gambe del tavolo da saldatura SteelMax garantisce una capacità di carico massima di 700 Kg, per una portata totale di 5.600 Kg.

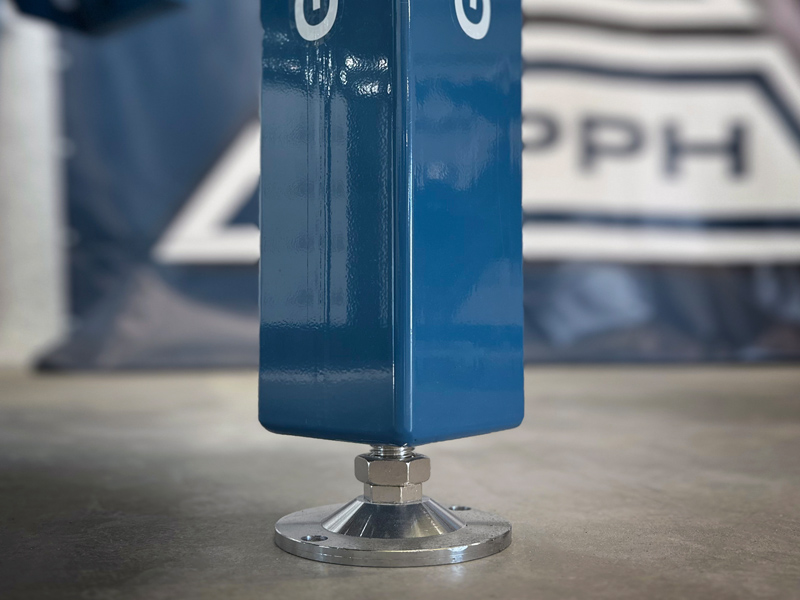

Dettaglio gambe base tavolo saldatura SteelMax GPPH
Dettaglio gambe base tavolo saldatura SteelMax GPPH

Caratteristiche a Confronto

Indeciso su quale supporto per saldatura sia più adatto alle tue esigenze? Qui sotto troverai una tabella che mette a confronto le caratteristiche principali che contraddistinguono i supporti di saldatura GPPH.

SteelEco SteelPlus SteelMax SteelExpert
Planarità tavolo ±0,5 mm ±0,3 mm ±0,3 mm ±0,3 mm
Bordi fresati
Prodotto con lo standard ISO 2768-1
Tre griglie di fori sui 4 lati
Spessore piano 8 mm 12 mm 15 mm 25 mm
Diametro fori ø 16 mm ø 16 mm ø 28 mm ø 28 mm
Fori smussati / Fresati
Profilo gambe 60 x 60 mm 80 x 80 mm 100 x 100 mm 120 x 120 mm
Capacità di carico 250 Kg per gamba 500 Kg per gamba 700 Kg per gamba 1000 Kg per gamba

Realizzato con attenzione al dettaglio e materiali di prima qualità

superficie tavolo saldatura GPPH

Realizzato con acciaio S355J2+N accuratamente selezionato, a seconda del lotto il piano di lavoro può essere in tonalità di blu o grigio scuro. Questo non influisce in alcun modo sulla qualità o capacità strutturale del tavolo e al contrario viene mantenuto in questo modo per eliminare problemi dovuti a luminosità e conduttività.

Effettuando la decapatura per uniformare il tavolo renderebbe la superficie troppo luminosa il che provocherebbe al flash di saldatura di rimbalzare e rendere più difficile la lavorazione. Allo stesso modo, uniformare la superficie tramite vernici, ridurrebbe la conduttività elettrica.

Il tavolo è rivestito con una soluzione che lo protegge durante il trasporto ed il primo utilizzo. In seguito è consigliato l'utilizzo di agenti anti-adesivo per impedire l'adesione di schizzi di saldatura al tavolo.

La gamma GPPH per la saldatura professionale

Con l'ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All'interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e morsetti tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.

Scegliere un piano per saldare forato ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.

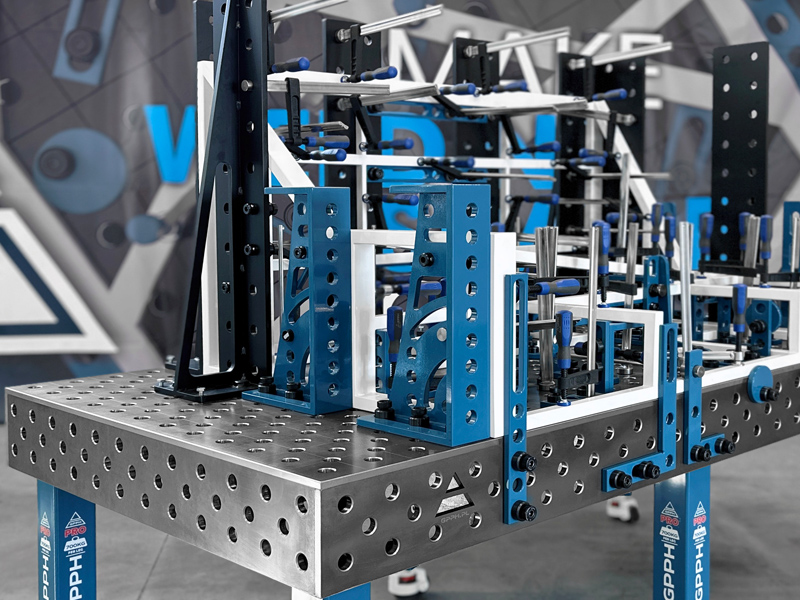

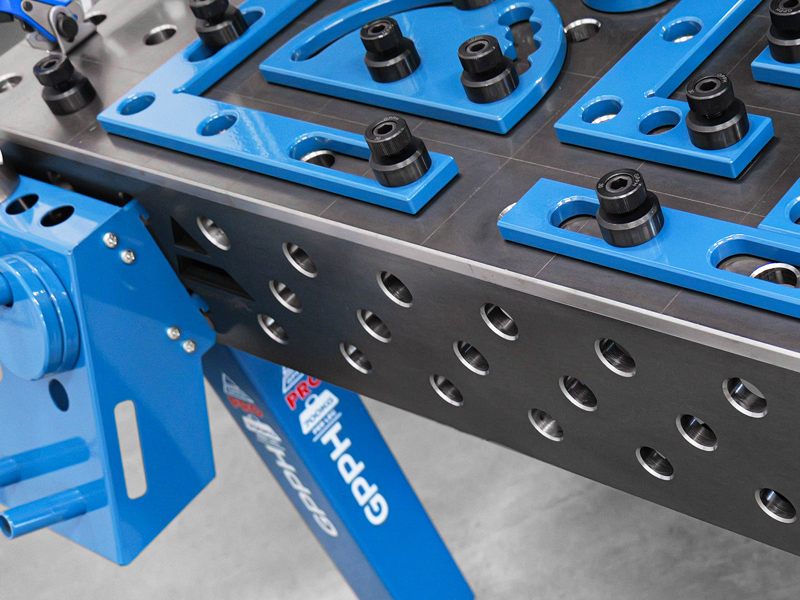

Gamma completa di accessori di fissaggio per banco da saldatura GPPH
